PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。那么，PLC控制柜结构有哪些？如何维修PLC控制柜？

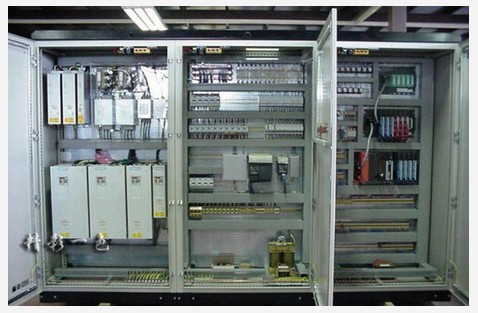

PLC控制柜结构有哪些

PLC控制柜一般包括以下五部分：

空气开关

一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

PLC

这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC但如果工程比较大可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。

电源

一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。

继电器

一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

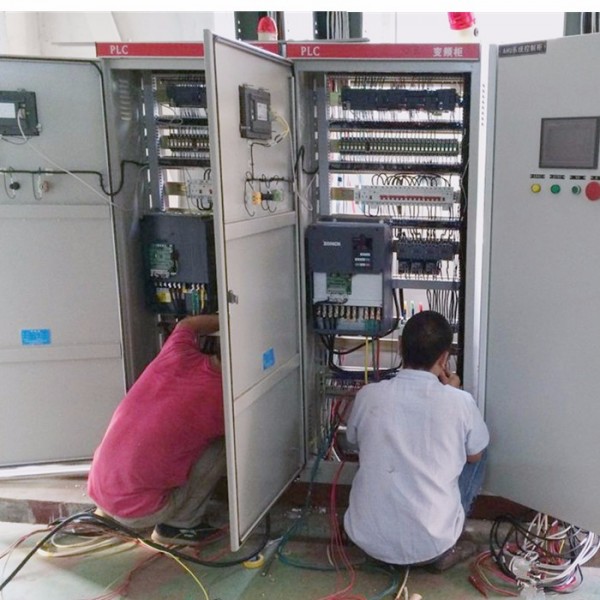

PLC控制柜常见故障维修分析

由于集成电路的功能日益强大，目前PLC内部板卡的集成化程度都已很高，分立元件已经很少，并且分立元件也多为微封器件，所以现在的PLC或控制器的维修方法也主要是以更换故障板卡为主。其故障分析方法如下：

（1）如果用万用表测量现场仪表或传感器送来PLC的模拟输入信号正常，而此信号在显示屏上的数据显示不正常，其他模拟输入信号显示正常，则可能是PLC或控制器的输入有故障。

（2）现场仪表或传感器送来PLC的模拟输入信号，在显示屏上的数据显示不正常，用标准信号发生器替换模拟输入信号连接到PLC，信号在显示屏上的数据显示也不正常，则可以判定该输入端已烧毁或该卡已损坏，需更换输入卡。

（3）如果PLC或控制器的程序中可以断定应该有模拟输出，例如某个输入模拟信号变小（或变大）时，一个模拟输出信号应该增大，而输出端却没有模拟信号输出，则可能是该输出卡有故障，该输出端已烧毁或该卡已损坏，需要更换输出卡。

（4）PLC或控制器的模拟输出不正常，利用显示屏的数据输入功能给该模拟输出端输出一个固定的模拟信号，如果该模拟输出端依然输出异常，则可以初步判定该输出卡有故障。

（5）开关量输入信号PLC，但是PLC没有反应或显示器没有显示，可先用万用表测量输入端，如果外面来的开关量输入信号正常，则可以初步判定PLC的开关量输入卡有故障。

（6）外部开关量输入信号输入到PLC，PLC没有反应或显示器没有显示，可将该输入端接线拆下，人为输入一个高电平或低电平，如果开关量输入信号依然没有正常显示，则可初步判定PLC的开关量输入卡有故障。

（7）PLC开关量信号没有输出，可以在显示屏上用按钮人工触发该开关量，如果该开关量输出信号依然没有输出，则可以初步判定该数字量输出卡有故障。

（8）如果PLC中的程序丢失（出现此故障的概率较低），一般会出现所有信号都不能正常输入和输出的现象，这时需要重新灌入程序。

了解了PLC控制柜的故障分析方法，在遇到问题时就有据可依了，可以比较快速的排除故障，恢复运行状态。
