低压配电柜调试及操作指南

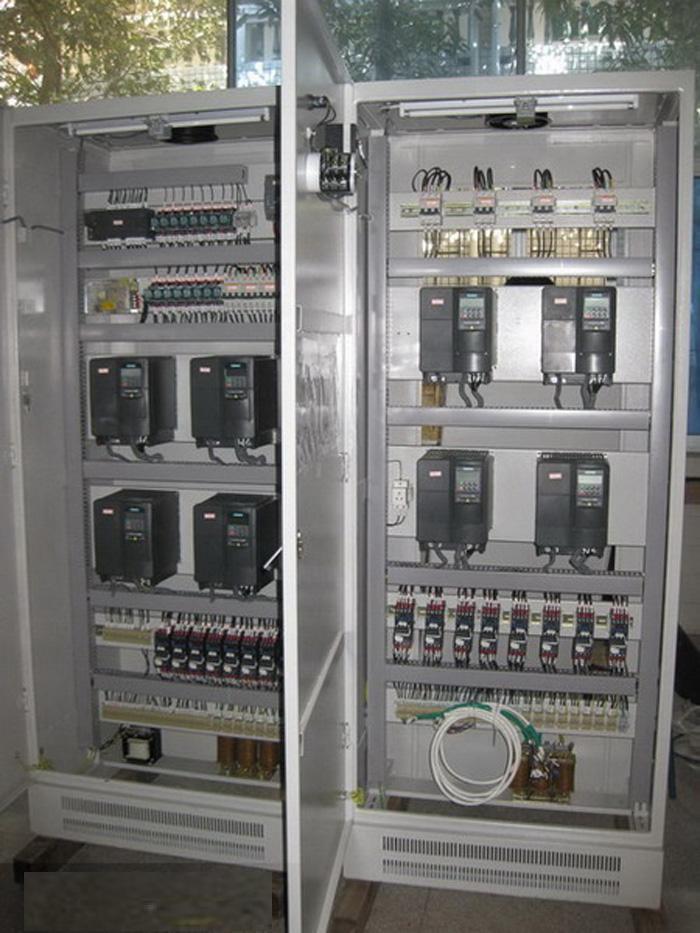

2021.07.01配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。下面小编来讲讲如何调试低压配电柜以及配电柜操作指南有哪些。
如何调试低压配电柜
电气调试：
电气调试主要包括：电气操作实验；连锁功能试验；绝缘测试。
（1）电气操作实验：在安装和接线都正确的前提下，按电气原理图进行模拟动作试验，即通电试验。主要包括：断路器合、分闸是否正常；按钮操作及相关的指示灯是否正常；手动投切是否正常；这种试验，要一台一台进行，先进行柜子的调试，然后将抽屉逐一调试如果是抽屉柜，要一只抽屉、一只抽屉调试。
（2）联锁功能试验：通电检查操作机构与门的联锁，抽屉与门的联锁。在合闸（通电）情况下，门是打不开的。只有分闸以后，才可以开门。双电源间的机械或电气联锁在正常电源正常供电时备用电源的断路器不能合闸，在主电源切断时，备用电源自动完成互投。

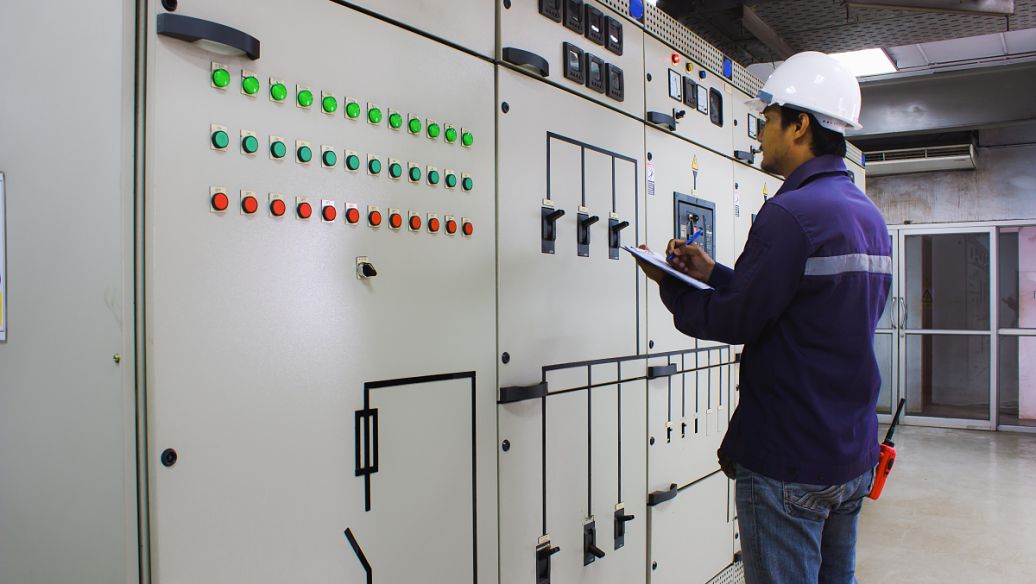

配电柜操作指南
1．主控项目
（1）柜（盘）的试验调整结果必须符合施工规范规定。
（2）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门与框架的接地端子间应用裸编织铜线连接，作好标识。
（3）盘面标志牌、标志框齐全、正确、清晰。
（4）柜（屏、台）箱（盘）间线路的线间、线对地间绝缘电阻值，馈电线路必须大于0.5МΩ；二次回路必须大于1МΩ；
2．一般项目
（1）柜、屏、台、箱、盘相互间与基础型钢应用镀锌螺栓连接且防松零件齐全。
（2）配电箱（盘）安装应符合下列规定：
箱盘内配线整齐，无铰接现象。导线连接紧密，不伤芯线不断股。垫圈下螺线两侧压的导线截面积相等。同一端子上导线连接不多于2根，防检垫圈等零件齐全。回路编号齐全，标识正确。
箱盘内开关灵活可靠。带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
以上就是如何调试低压配电柜以及配电柜操作指南的全部内容了，希望综上能给予各位一定的帮助。
