电阻测试仪，是测量物体导电性的一种仪器，电阻测试仪被广泛的应用于电气安全检查与接地工程竣工验等场合。电阻测试仪的种类比较多，包括接地电阻测试仪、绝缘电阻测试仪、直流电阻测量仪、表面电阻测试仪以及回路电阻测试仪。

接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常采用型接地电阻测量仪(或称接地电阻摇表)进行测量。型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。型接地电阻测量仪随表附带接地探测棒两支、导线三根。使用方法和测量步骤如下：

1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

(1)用一根连接线连接表上接线桩E和接地装置的接地体E′。

(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调范围)。

5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻 。

电阻测试仪注意事项

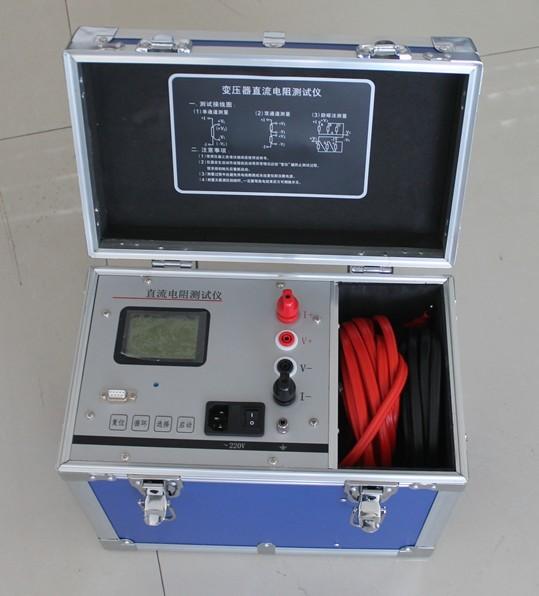

1、直流电阻测试仪的注意事项

在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：

1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃;

2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施;

3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误;

4)测量变压器直流电阻测试仪低压侧时，所有人员应与高压侧保持适当安全距离;

5)仪器在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。

2、接地电阻测试仪测量注意事项

(1)在测量时，应将接地装置线路与被保护的设备断开，以确保测量准确。

(2)若测量探测针附近有与被测接地极相连的金属管道或电缆时，则整个测量区域的电位将产生一定的均衡作用，影响到测量结果。此时，电流探测针C与上述金属管道或电缆的距离应大于100m，电位探测针P′与上述金属管道或电缆的距离应大于50m，如果金属管道或电缆与接地回路无连接，则上述距离可减小1/2～2/3。

(3)当检流计灵敏度过高时，可将电位探测针P′插入土中浅一些;当检流计灵敏度不足时，可将电位探测针P′和电流探测针C′间的土注水湿润。

(4)当接地极E，和电流探测针C′间的距离大于20m时，电位探测针P′的位置可插在离E′、C′之间直线外，此时测量误差可以不计;当接地极E′和电流探测针C′间的距离小于20m时，则应将电位探测针P′插于E′和C′的直线间。

通过以上的内容，大家已经了解了电阻测试仪的使用方法了，在使用电阻测试仪的时候，就可以按照上面的方法去操作了，同时还需要遵循一定的使用要求。
