低压配电柜常见的7个故障及解决方法

2020.08.17

一、 断路器不能合闸



原因分析:



1、 欠压线圈不工作(电压正常)。 解决办法:更换欠压线圈。

2、 按下合闸按钮,合闸线圈得电不工作。 解决办法:更换欠压线圈 。

3、 合闸按钮接触不良 。解决办法:更换合闸按钮。

4、 控制回路熔芯烧坏 。解决办法:确认控制回路正常无短路后更换熔芯。

5断路器未储能 。解决办法:检查电动机控制电源电压必须≥ 85%

6、 合闸电磁铁控制电源电电压小于 85% 。解决办法:合闸电磁铁电源电压必须≥ 85%

7、 合闸电磁铁已损坏 。解决办法:更换合闸电磁铁。

8、 抽屉式断路器二次回路接触不良。 解决办法:把抽屉式断路器摇出后,重新摇到“接通”位置。 检查二次回路是否连接可靠。


9、 万能转换开关在停止位 。解决办法:将开关转到左送电或右送电处。



二、 进线柜主开关不能分闸



原因分析:

1、 分闸按钮接触不良。 解决办法:更换分闸按钮。

2、 分闸线圈烧坏。 解决办法:更换分闸线圈



三、 主计量无功表反转或不转



原因分析:

1、 电容补偿功率因数偏高或超前。 解决办法:调整电容补偿至 0.92-0.97

2变压器进线相序错误 。解决办法:重新调整相序 。

3、 电压电流回路正常。 解决办法:更换无功表 。



四、电容柜不能自动投切



原因分析:

1、 电流取样信号线未接。 解决办法:接好电流取样信号线。

2、 检查控制器熔芯是否烧坏 。解决办法:更换熔芯 。

3、 电压偏高,控制器显示过压。 解决办法:调整过压保护点。

4、 电流偏小,控制器显示超前。 解决办法:电流增大后能自动正常工作。

5、 电容柜(配电柜相关类:箱式变电站|配电箱)补偿仪显示过压。 解决办法:把设定电压值调高于实际电压。

6、 电流取样信号线未接 。解决办法:接好电流取样信号线 。

7、 补偿控制仪熔芯被烧坏。 解决办法:更换熔芯。

8、 电流偏小。 解决办法:待用电电流增大后进一步调试处理 。

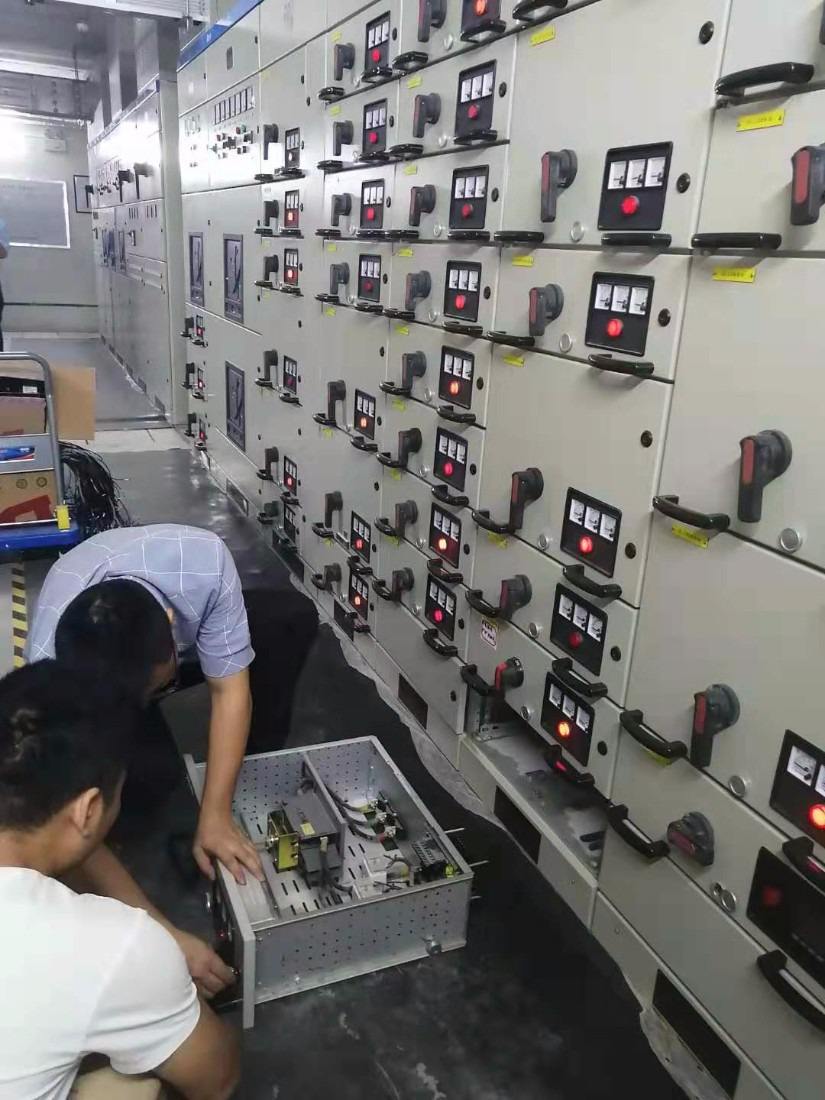

五、 抽屉出线电能表不转



原因分析:

1,检查二次插件是否接触不良。 解决办法:调整二次插件接触片

2,电流电压正常。解决办法:更换电度表。


六、双电源切换不能自动投切



原因分析:

1、 万能转换开关没有转到自动位 。解决办法:将开关转到自动位置。

2、 手动转换开关没有转换到自动位置 。解决办法:把手自动转换开关转向自动位置 。

3、 欠电压脱扣器没闭合。 解决办法:检查电压与脱扣器电压等级是否一致 V 85%

4、 时间继电器没闭合。 解决办法:检查时间继电器 2#7# 接点电压是否正常 。

5、 断路器分励机构没复位。 解决办法:检查机械联锁是否松动,有无卡滞现象 。


七、 电容柜功率因数达不到 0.9 以上 。

原因分析:

1、 电容器的容量降低 。解决办法:更换电容器 。

2、 部分回路未通电 。解决办法:检查后作处理更换 。

3、 原设计负荷增大。 解决办法:增加电容柜补偿容量。
