干式变压器型号大全和性能特点

2020.08.04

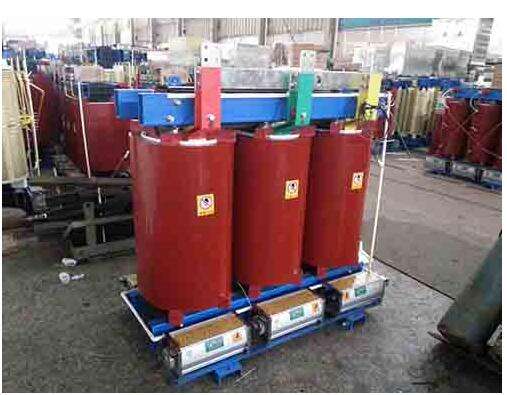

什么是干式变压器



   干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所,简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。干式变压器主要分为开启式、封闭式、浇注式三种形式。

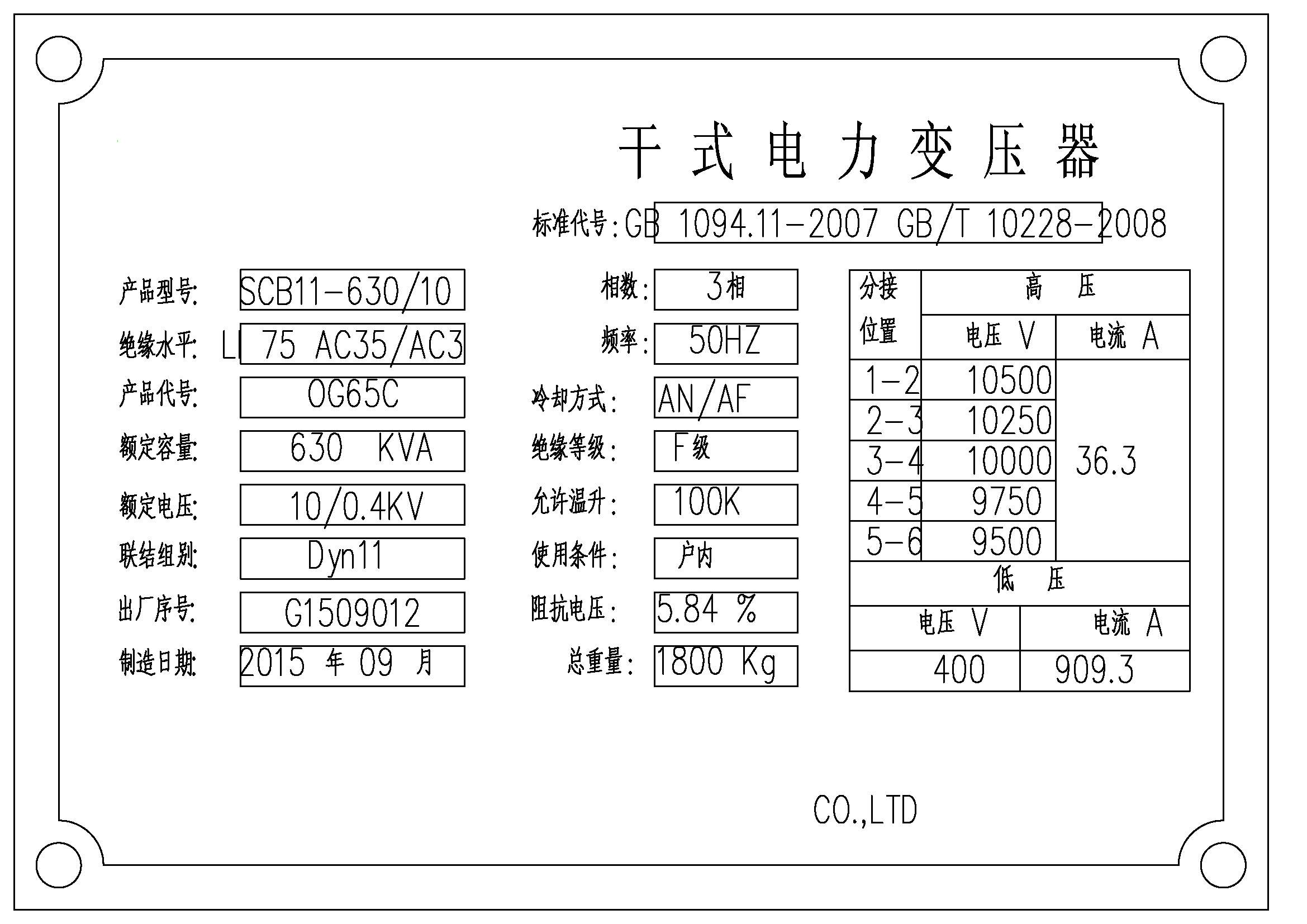

干式变压器型号



   ①从绝缘介质分:SCB系列环氧树脂浇注干式变压器,绝缘材料为环氧树脂;SGB系列H级绝缘非包封干式变压器,绝缘材料为诺麦克纸杜邦漆。


   ②从铁芯材质分:硅钢片铁芯干式变压器SCBSGB系列;非晶合金铁芯系列干式变压器:SCBHSGB系列。



   ③从节能序列分:SCB9 SCB10 SCB11 SCB13 SCBH15 SGB9 SGB10 SGB11 SGB13 SGBH15系列等。

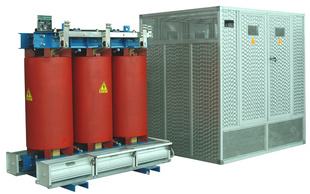

干式变压器性能特点



   1.高安全性:SG10变压器无可燃性树脂,在使用过程中不助燃,能阻燃,不会爆炸及释放有毒气体、不会对环境、其他设备和人体造成危害,对湿度、灰尘、污染不敏感;运行无局部放电及永无“龟裂”的可能。



   2.高可靠性:高、低压线圈均选用NOMEX绝缘材料、并经VPI真空加压设备多次浸渍H级无溶剂浸渍漆,并多次高温烘培固化。产品为H级(180℃),而主要绝缘材料是C级(220℃),过负荷能力强,有很好的抗短路能力。在通风良好的情况下,允许过载20%运行。



   3.节能环保:产品寿命结束后,钢、铁等材料易回收;所有使用的NOMEX纸燃烧时不会释放有毒物质;其他绝缘材料能降解、不污染环境;产品的损耗低、节能;噪音低、设计灵活。



   干式变压器因没有油,也就没有火灾、爆炸、污染等问题,故电气规范、规程等均不要求干式变压器置于单独房间内。损耗和噪声降到了新的水平,更为变压器与低压屏置于同一配电室内创造了条件。


   目前,中国树脂绝缘干式变压器年产量已达10000MVA,成为世界上干式变压器产销量最大的国家之一。干式变压器现已被广泛用于电站、工厂、医院等几乎所有电气上。随着低噪(2500kVA以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)的SC(B)9系列的推广应用,使得中国干式变压器的性能指标及其制造技术已达到世界先进水平。
