塑壳断路器接线方法及接线注意事项

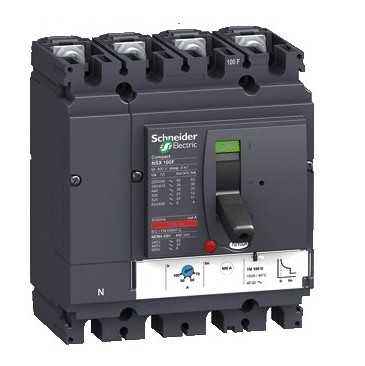

2020.08.03塑壳断路器是最常见的低压电气元件之一，塑壳断路器能够可靠接通和分断额定电流并在电流超过跳脱设定后自动切断电流。接下来通意达小编为大家具体讲解下，塑壳断路器如何接线及接线注意事项。
塑壳断路器接线方法

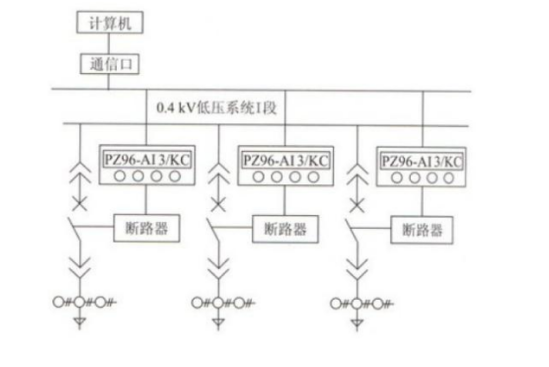

塑壳断路器的接线方式有板前接线、板后接线、插入、抽出（抽屉）接线及导轨式五种。断路器在投运前，要仔细检查固定连接部分是否牢固，并保证操作机构处于灵活状态。

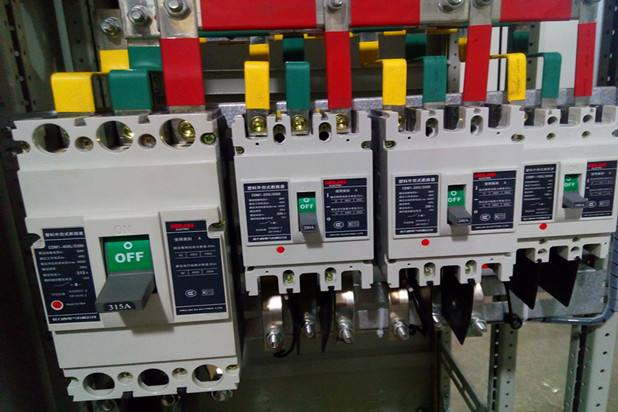

1.板前接线方式为断路器的默认接线方式，如采用板前接线方式，无需做特殊说明。用户可在断路器安装于成套设备之前，即在断路器基座的连接板上直接连接电源线及负载线，用螺钉紧固的接线。
2.板后接线是指在断路器安装于成套设备内时，在断路器基座上的连接板通过安装板的螺栓上接电源线和负载线。其最大的特点是可以在更换或维修断路器时，不必重新接线，只须将前级电源断开。
3.插入式接线是指在成套设备的安装板上，先行安装一个带六个插座安装座，与断路器的连接板上的6个插座配套使用。
4.抽屉式接线一般用于万能式断路器的安装，断路器的进出抽屉由摇杆顺时或逆时转动完成，在主回路和二次回路中均采用插入式结构，省略了固定式安装所必须的隔离器，可做到一机二用，提高使用的经济性，在增加安全性和可靠性的同时，也给操作及维护带来极大方便。
塑壳断路器接线注意事项
1、一般的电路器设备，上面都有电源和负载标志，在实际接线的过程中，按照上面的标志来就行，不要将两者接反了。
2、控制开关或者保护线不得穿过电流互感器，当采用三相五线制或单相三线制时，保护线必须接在漏电断路器进线端的保护干线上。如果是单相照明电路、三相四线制配电线路以及其他使用工作零线的线路或设备，零线必须穿过电流互感器。
3、在变压器中性点直接接地的系统中，一旦装设了漏电断路器，工作零线自穿过电流互感器后就只能当作工作零线使用，不能重复接地，也不能与其他线路的工作零线相连。而用电设备只能接在漏电断路器的负荷侧，不允许一端接在负荷侧，而另一端接在电源侧。
-
