变压器冲击试验的目的和操作方法

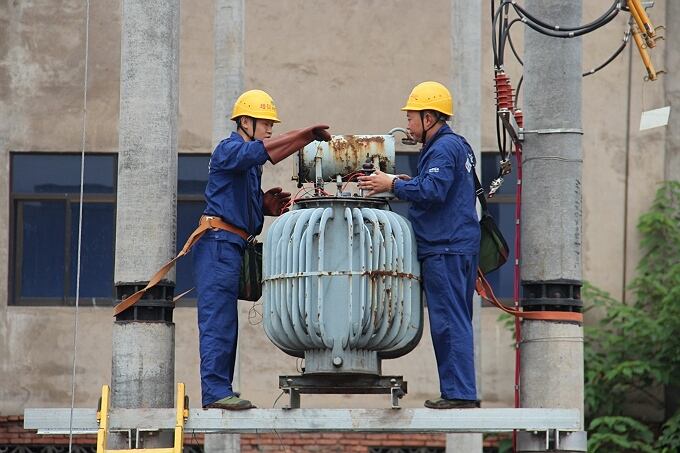

2020.07.27一、变压器做冲击试验的目的:
1、检查变压器绝缘强度能否承受全电压或操作过电压的冲击
当拉开空载变压器时,是切断很小的激磁电流,可能在激磁电流到达零点之前发生强制熄灭,由于断路器的截流现象,使具有电感性质的变压器产生的操作过电压,其值除与开关的性能、变压器结构等有关外,变压器中性点的接地方式也影响切空载变压器过电压。一般不接地变压器或经消弧线圈接地的变压器,过电压幅值可达4-4.5倍相电压,而中性点直接接地的变压器,操作过电压幅值一般不超过3倍相电压。这也是要求做冲击试验的变压器中性点直接接地的原因所在。
2、考核变压器在大的励磁涌流作用下的机械强度和考核继电保护在大的励磁涌流作用下是否会误动。
带电投入空载变压器时，会产生历磁涌流，其值可达6至8倍额定电流。历磁涌流衰减较快，一般经0.5—1秒后及减到0.25—0.5倍额定电流值，但全部衰减时间较长，大容量的变压器可达几十秒。由于历磁涌流产生很大的电动力，为了考核变压器的机械强度，同时考核历磁涌流衰减初期能否造成继电保护误动，须作冲击试验。
二、变压器冲击试验的次数 :
新变压器投入一般需冲击五次,大修后的变压器投入一般需冲击三次。(电气设备交接试验标准GB 50150-91第6.0.14 条 在额定电压下对变压器的冲击合闸试验应进行5 次每次间隔时间宜为5min 无异常现象冲击合闸宜在变压器高压侧进行对中性点接地的电力系统试验时变压器中性点必须接地发电机变压器组中间连接无操作断开点的变压器可不进行冲击合闸试验.)
补充: 电力变压器及电抗器25） 全电压下空载合闸 更换绕组后 1)全部更换绕组，空载合闸5次，每次间隔5min 2)部分更换绕组，空载合闸3次，每次间隔5min. (电力设备预防性试验规程DL/T 596—1996 )
由于合闸时可能出现相当大的励磁涌流，为了校核励磁涌流会引起继电保护误动作，需做冲击合闸试验若干次，每次冲击合闸试验后要检查变压器有无异音异状。一般规定，新变压器投入，冲击合闸5次，大修后投入，冲击合闸3次。

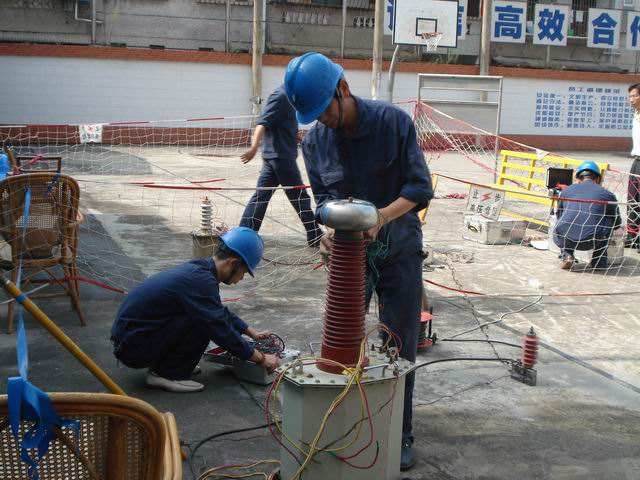

三、变压器冲击试验操作方法：
在额定电压下对变压器的冲击合闸试验，进行5次，每次间隔时间为10分钟以上，应无异常现象。冲击合闸试验应在高压侧进行，对中性点接地的电力系统，试验时变压器中性点必须接地。无流差动保护的干式变压器可冲击3次。
方法是：低压侧开关断开，合上侧断路器，注意试验期间的励磁电流，听变压器声音是否正常。一方面查看变压器的端部绝缘，另一方面监听变压器内部有无不正常的杂音，方法是用木棒或绝缘杆靠在变压器外壳仔细听变压器声音是否均匀，如有断续的爆炸或突然发出剧烈声音，应立即停止运行，经5次冲击试验合格方可投入正常运行。
