干式变压器与油浸式变压器主要区别，优缺点分析
2020.07.24电力工程施工中变压器的施工可谓是非常重要的一环，在其中我们经常听到的就是干式变压器（简称干变）与油浸式变压器（简称油变），那么在电力工程施工中干式变压器与油浸式变压器有什么主要区别，又各有什么优缺点呢？

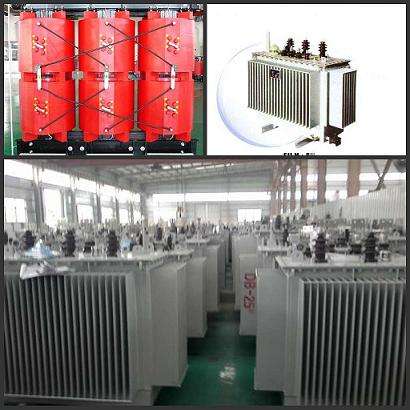

外观：油浸式变压器与干式变压器的最大区别就是有没有“油”，而由于油是液体，具有流动性，油浸式变压器就一定是有外壳的，外壳内部是变压器油，油中浸泡着变压器的线圈，从外面是看不到变压器的线圈的；而干式变压器没有油，就不用外壳了，能直接看到变压器的线圈；还有一个特性就是油浸式变压器上面有油枕，内部存放着变压器油，但现在新式油浸变压器也有不带油枕的。
容量：油变在容量上比干变拥有更多更大容量。
体积：油变比干变的体积大，因此使用油变时要求空间比较宽敞，空间较为拥挤时只能使用干变。
适用场所：干变一般用于综合建筑内（地下室、楼层中、楼顶等）和人员密集等要求“防火”“防爆”的场所。油变用在独立的变电场所。箱变内变压器一般采用干变，户外临时用电一般采用油变。
适用环境：区域气候比较潮湿闷热地区，易使用油变。如果使用干变的情况下，必须配有强制风冷设备。一般来说，油变的散热效果要优于干变。
适用电压等级：干式变压器用于配电，容量大都在1600KVA以下， 电压等级小于10KV；油式变压器几乎可以做到全部容量，所有电压等级都可以做。
引线形式对比：干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管。
绝缘散热方式对比：干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却；油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器片上进行散热。
对负荷的承受能力对比：一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。
价格 :一般情况下干变价格要比油变贵。
总的来说，两者的根本区别在于冷却介质的不同，油变是以变压器油（当然还有其它油如β油）作为冷却及绝缘介质，干变则是以空气或其它气体如SF6等作为冷却介质。油变的器身置于盛满变压器油的油箱中。干变则常把铁芯和绕组的器身用环氧树脂浇注包封起来，也有一种现在用得多的是非包封式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止 绕组或铁芯受潮。

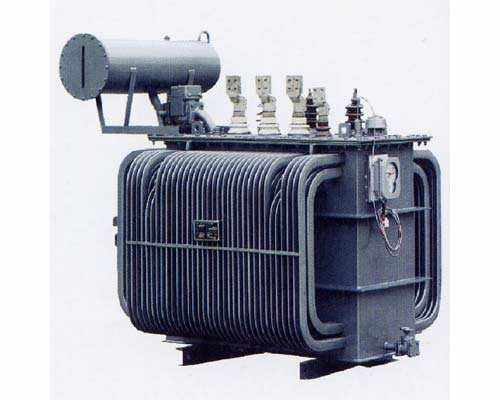

油浸式变压器：油变造价低、维护方便，但是可燃、可爆，油浸式变压器由于防火的需要，一般安装在单独的变压器室内或室外。

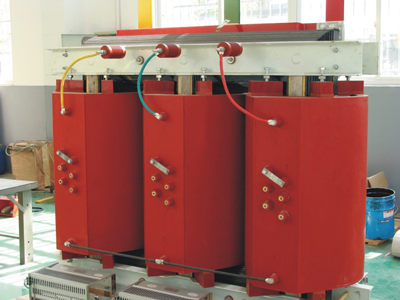

干式变压器：干变由于具有良好的防火性，可以拆开运输方便,清洁,易维护 ,安装不需机座,没有渗油池，可安装在负荷中心区，以减少电压损失和电能损耗。但干变价格高，体积大，防潮防尘性差，而且噪音大，干式变压器肯定安装在室内，一般情况下安装在低压配电室内，和低压配电柜并排安装。
-
