低压断路器由哪些结构组成，各部分的功能介绍

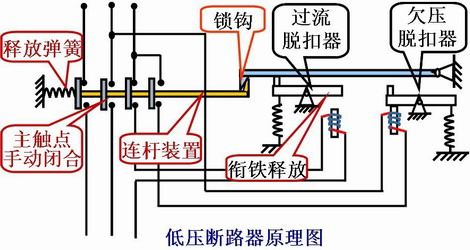

2020.05.15低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
1.触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2. 灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
3.操动机构
断路器操动机构包括传动机构和脱扣机构两大部分。
（1）传动机构：
按断路器操作方式不同可分为：手动传动、杠杆传动、电磁铁传动、电动机传动；按闭合方式可分为：贮能闭合和非贮能闭合。
（2）自由脱扣机构：
自由脱扣机构的功能是实现传动机构和触头系统之间的联系。
4.保护装置

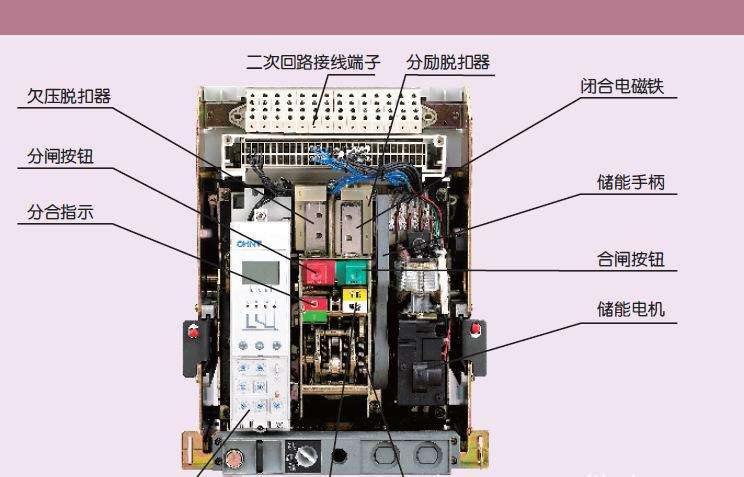

断路器的保护装置由各种脱扣器来实现。

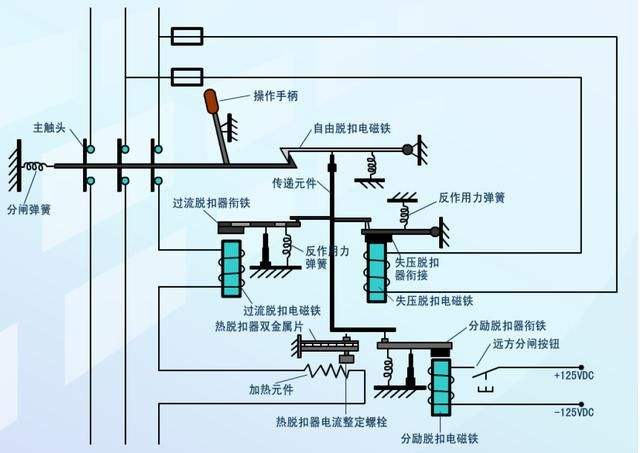

断路器的脱扣器型式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。过电流脱扣器还可分为过载脱扣器和短路脱扣器。
欠压脱扣器用来监视工作电压的波动，当电网电压降低至70%～35%额定电压或电网发生故障时，断路器可立即分断，在电源电压低于35%额定电压时，能防止断路器闭合。带延时动作的欠压脱扣器，可防止因负荷陡升引起的电压波动，而造成断路器不适当地分断。延时时间可为1s、3s和5s。
分励脱扣器用于远距离遥控或热继电器动作分断断路器。
过电流脱扣器用于防止过载和负载侧短路。
一般断路器还具有短路锁定功能，用来防止断路器因短路故障分断后，故障未排除前再合闸。在短路条件下，断路器分断，锁定机构动作，使断路器机构保持在分断位置，锁定机构未复位前，断路器合闸机构不能动作，无法接通电路。
结构总结：低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。可实现短路、过载、失压保护。
-
