低压断路器安装注意事项及接线方式介绍
2020.05.14低压断路器又称自动空气开关或自动开关。断路器的作用是：当电路发生短路、严重过载以及失压等危险故障时，低压断路器能够自动切断故障电路，有效地保护串接在它后面的电气设备。因此，低压断路器是低压配电网路中非常重要的一种保护电器。低压断路器具有操作安全、动作值可调整、分断能力较好、兼顾各种保护功能等优点而在电气工程中广泛使用。
低压断路器安装及使用注意事项
1、低压断路器应按规定垂直安装，其上、下连接导线要使用规定截面的导线（或母线），切不可太小了。
2、低压断路器的脱扣器整定电流及其它特征性参数和选择参数，一经调好后便不允许随意更动。使用较长时间后要检查其弹簧是否生锈卡住，防止影响正确动作。
3、检修后要在不带电的情况下合、分数次，检验动作准确可靠后再投入运行。
低压断路器的接线方式
断路器的接线方式有板前、板后、插入式、抽屉式，用户如无特殊要求，均按板前供货，板前接线是常见的接线方式。
（1）板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。
（2）插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且方便。由于插、拔需要一定的人力。因此目前我国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。

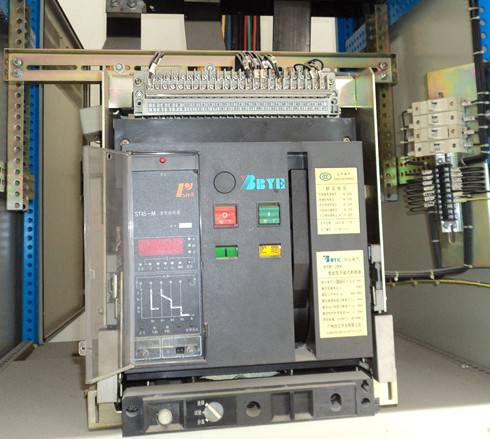

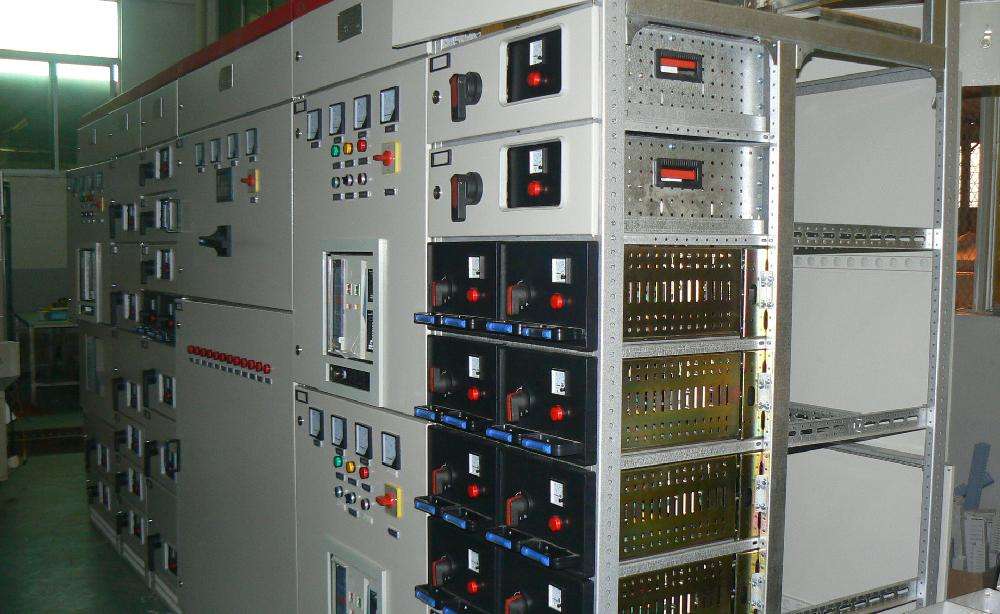

（3）抽屉式接线：断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用，这样在应急状态下可直接插入熔断器供电。
