断路器的脱扣器的分类及工作原理
2020.05.09关于脱扣器，相信一般的工程师都有所了解，它是与断路器相连，在工业上防止触点与漏电保护起到了重要的作用，也因为其成本低、使用寿命长而被广泛使用。通常就市面上断路器脱扣器而言，共分为五个种类，而且其工作原理也各不一样，下面就跟随通意达小编一起来了解看看。
热脱扣器

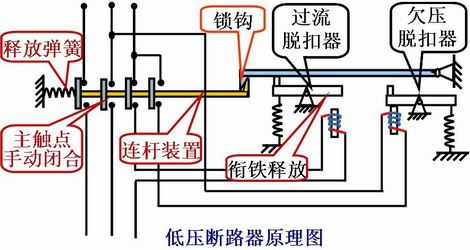

热脱扣器与受保护电路串联连接。 当电路通过正常电流时，发热元件使双金属片弯曲到一定程度（刚刚接触传动机构）并达到动平衡状态，双金属片不再弯曲。 如果发生过载，则线路中的电流增加，双金属片将继续弯曲，然后通过传动机构推动自由脱口机构释放主触头，主触头在分闸弹簧的作用下分开，从而起到过载保护的作用。通俗的说，就是当温度达到一定值时，双金属片弯曲顶住脱扣机构，使断路器分闸。
电磁脱扣器
电磁释放器与受保护电路串联连接。 当线路通过正常电流时，电磁铁产生的电磁力小于反作用弹簧的拉力，电枢不会被电磁铁吸引，断路器正常工作。 当线路发生短路故障时，电流超过正常电流数次，电磁铁产生的电磁力大于反作用力弹簧的力，电枢通过传动机构被电磁铁拉动到 推动自由释放机制以释放主要联系人。 主触头在制动弹簧的作用下与电路分离，起到短路保护的作用。就是用电动力原理，当电流达到整定值时，电动力足够大，驱动脱扣机构。
失压脱扣器
将失压脱扣器和断路器的电源侧进行串联，这样就能提供欠压和零电压保护的用途。 当电源电压正常时，触发操作手柄，断路器的常开辅助触点闭合，电磁铁带电，电枢被电磁铁吸入，自由释放机构可锁定主触头。 关闭位置，断路器投入运行。 当电源侧切断或电源电压过低时，电磁铁产生的电磁力不足以克服反作用弹簧的拉力。 电枢向上拉，断路器由传动机构推动的自由释放机构关闭，起到欠压和零电压保护的作用。
分励脱扣器

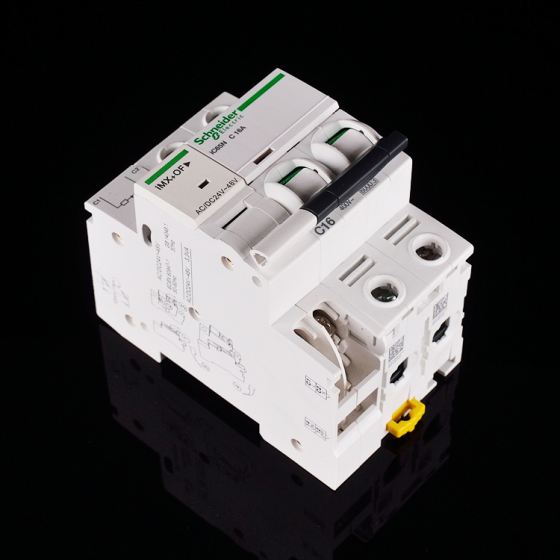

说到分励脱扣器其原理就是作用于范围比较远的操作低压断路器分闸控制。它的电磁线圈串并于低压断路器的电源侧。如果需要开展分闸操作，就按下常开按钮，这样能够完成分励脱扣器的电磁铁得电吸动衔铁，如此进行传动机构推动自由脱扣机构，使低压断路器掉闸。
电子脱扣器
是利用内置互感器，采集电流信号，并在电子脱扣器内将模拟量转换为数字量，与保护单元内的整定值比较，当超过整定值时，输出脱扣信号，使脱扣线圈动作，作用于分闸机构，是断路器分段。其中，热脱扣和磁脱扣都是直接作用分闸机构，而电子式的是先输出脱扣线圈，驱动分闸机构动作。
