直流屏和UPS电源都是生产生活中重要的配电装置，为我们生产生活用电提供供电保障，不过直流屏和UPS电源由于其运用不同，所以它们的区别还是很明显的，下面通意达小编为您分析直流屏与UPS电源的区别。

一、直流屏和UPS定义

　　直流屏

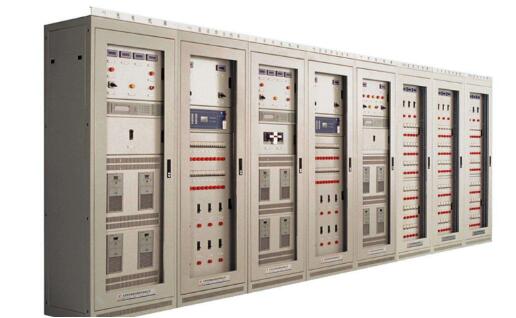

　　直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

　　UPS

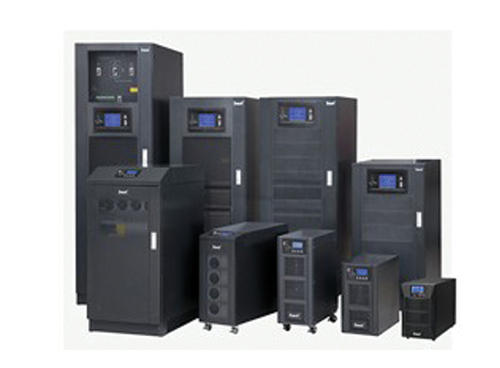

　　UPS（UninterrupTIble Power System/UninterrupTIble Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏;UPS 设备通常对电压过高或电压过低都能提供保护。

　　二、直流屏和UPS电源异同点

　　1、服务对象不同：直流屏主要为中压开关柜，微机保护装置等提供操作电源；UPS主要给机房，计算机等提供后备电源。

　　2、工作原理不同：直流屏是将交流电整流为直流电为电力负载供电的装备；UPS的原理是先将交流电整流为直流电，再经过逆变单元，将直流电逆变为交流电为外界负载供电。

    3、结构组成不同

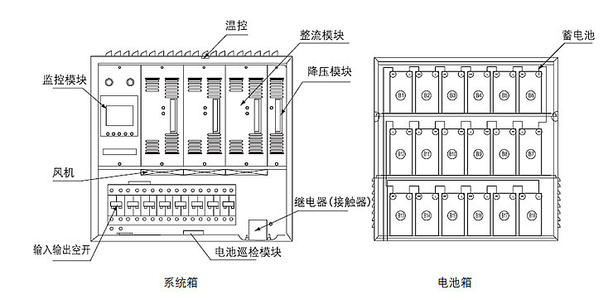

   直流屏主要由机柜、整流模块、绝缘检测、监控系统、电池巡检、降压单元等组成，总体分为两个部分，其中一部分是电池屏，另一部分是充电屏，电池屏就是用来摆放蓄电池的机柜，这些电池可为直流系统提供直流电源，目前使用的蓄电池主要是阀控式密封免维护铅酸电池。直流屏主要是为高压开关柜、仪器仪表、事故照明等提供直流电源。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等）。

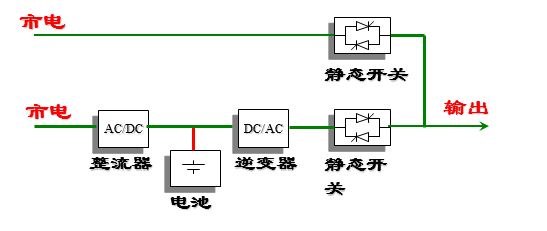

   UPS电源主要由输入电路、整流器、逆变器、切换电路、蓄电池组成，蓄电池多为铅酸免维护蓄电池，蓄电池通过逆变器将直流电转换成市电。在市电正常时，UPS电源将电整流滤波分两路输出，一路供给电池，一路供给逆变器，通过逆变器输出标准电压给外界负载供电，当市电断开时，蓄电池经逆变器逆变成标准电压给负载供电，保障负载正常运转。

　　直流屏和UPS电源相同点：

　  直流屏虽然和UPS电源不同，但是两者均作为配电设备，在市电故障时，均为其蓄电池组对外供电，为生活生产用电提供稳定可靠的电源供给，在应用的场所中发挥着举足轻重的作用。
