一、准备工作

1、图纸和资料的准备

（1）按电路设计要求，确定所需低压配电，并编写《配电控制路》。

（2）依据电控图和元器件端子的分布位置，编写《配电接线图》，并根据各配电元件的安装位置，绘出《配电布置图》。图中务必标出配电元件的型号，并和明细表一一对应，导线的粗细，颜色及线号也不能忘记。

2、常用材料及工具准备

（1）严格按《配电接线图》准备导线，电控箱内的导线要使用电压不低于550V的铜芯绝缘导线，其中用于控制回路线截面不得小于0.75mm平方，一般考虑到导线的机械强度通常是箱外1mm平方，箱内0.75mm平方。用于弱电电子线路不应小于0.2mm平方，敷设于配电安装板上的导线均采用硬线，可动部位的过渡线，可采用多股软铜线。

（2）准备好各种工具，包括万用表、兆欧表、断线钳、剥线钳、尖嘴钳，压线钳、钢直尺、钢卷尺等等。

二、安装步骤

1、确定施工的任务，施工现场设置好安全标示牌，做好安全措施。仔细阅读《配电布置图》和电路设计相关要求。

2、按照《配电布置图》中的线路来凿槽，然后在槽中布置电线管道和开关盒，这个过程中，要注意不能损害到承重墙，还要注意强电和弱点槽要保持一定的距离。

3、在电线管道内放置电线，这期间注意导线不能有接头，管内不能有空隙。

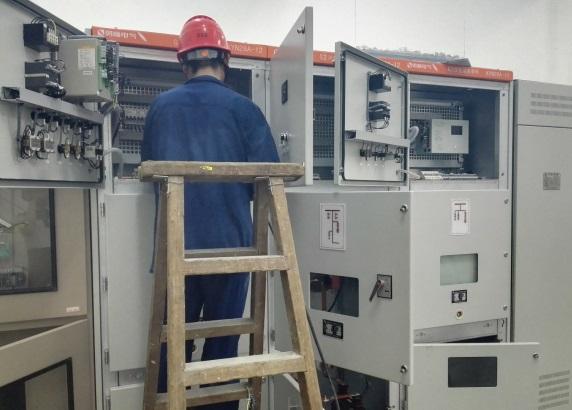

4、电线布置完后，按照要求，依次安装低压配电设备，例如电表、接头、插座、刀开关、熔断器、低压断路器、接触器等等。在安装配电设备的过程中，务必保证安装严实。

5、所有低压配电安装好后，要检验电路和低压配电的工作情况。如果有问题要及时解决，不能忘记，要不然以后发现问题再进行修补，会很麻烦。线路检测完毕，整个低压配电安装工作就完成了。

三、安装低压配电有哪些要点

1、低压配电应垂直安装，特别是对油浸减压起动器，为防止绝缘油溢出油箱，倾斜角度不得超过5度。

2、低压配电应使用螺栓固定在支持物上，而不应采用焊接。安装位置应便于操作，配电与周围建筑物之间要保持一定距离，方便后期维修保养。

3、低压配电应安装在没有剧烈振动的场所，而且距地面要有适当的高度。刀开关、负荷开关等电源线必须接在固定触头上，严禁在刀开关上挂接电源线。

4、低压配电的金属外壳或金属支架必须接地（或接零），配电的裸露部分应加防护罩。双投刀开关的分闸位置，应有防止自行合闸的装置。

5、落地安装的低压配电，其底部应高出地面100mm。在安装低压配电的盘面上，应当标明安装设备的名称及回路编号或路别，以便后期检查。
