电容补偿柜常见故障和处理办法

2019-11-08

电容补偿柜是利用电容的容抗来补偿电感负载的感抗,减少无功电流,补偿发电机无功电流、减轻发电机工作负荷,增加发电机可使用容量。补偿无功后可以提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率,很大程度上减少企业的用电量、节省工业电力,提高发供电设备的供电质量和供电能力。

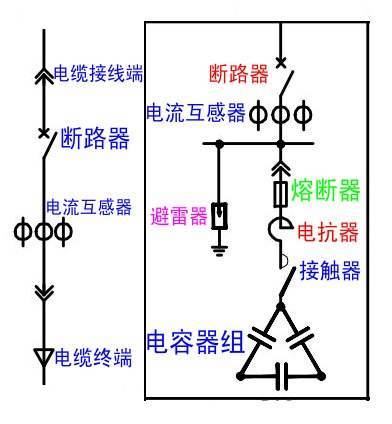

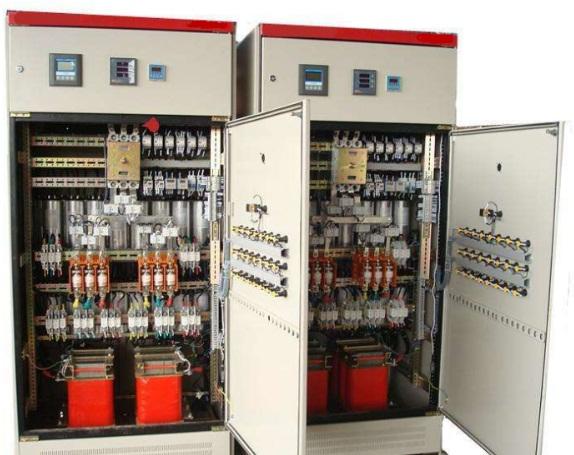

一般来说,低压电容补偿柜由柜壳、母线、断路器、隔离开关,热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。


日常使用中电容补偿柜也会出现一些故障,掌握电容补偿柜常见故障及处理办法就显得非常重要,下面通意达小编为大家介绍电容补偿柜常见故障和处理办法,



  一、主回路上电,控制器无显示

  原因:1、电源是否引入到控制器;2、控制器坏了。



  a、用万用表检查确认是否在主线(一次线)上有电压,本项必须带电操作,具体操作时需要特别小心和按规范操作;



  b、检查取电压用保护熔丝有否接上及是否坏掉,在非带电状态下检查并接牢固;



  c、控制器取电压接线端子是否接及是否接紧,在非带电状态下检查并接牢固;



  d、确认控制器是否有问题,有问题立即更换。



  二、配电房进线柜电流指示表和控制器显示电流值相差较大



  原因:电流变比设错,或CT线没接好及进线柜电流指示表是否已坏。



  a、检查主线上的CT变比是否和控制器上设置的一致,若不一致需要重新设置为一样;



  b、检查主线上的CT引线是否和控制器的端子接牢固,并确认电流信号传输到控制器,否则检查线路。



  三、与电容器连接的回路导线有发热严重或烧焦现象



  原因:接线端末接紧,或过流。



  a、用合适档位电流钳卡该路电容投上时的工作电流,是否与额定电流悬殊很大,在电压正常时,如果电流悬殊很大,有可能是电容器损坏或者是现场谐波很严重,需要借助电能质量分析仪测试后确认。



  b、该电容支路的相关接头是否接紧或者压紧,需要在不带电状态下检查,必需要对接线头进行工艺处理。



  c、检查导线在设计时是否按标准来设计,一般铜线按每平方毫米通5A电流来选。


  四、电抗器噪音很大



  原因:1、谐波超标;2、机柜强度不够;3、电抗器质量问题。



  a、用合适档位电流钳卡该路电容投上时的工作电流,是否与额定电流悬殊很大,在电压正常时,如果电流悬殊很大,电抗器噪音很大有可能是电流大或者是现场谐波很严重引起,需要借助电能质量分析仪测试后确认。



  b、如果在正常工作电流下,电抗器噪音很大,可以确定是电抗器本身的问题或者是与电容柜发生谐振。



  五、电容器鼓包或者有“冒油”现象



  原因:谐波超标引起过流或电容器质量不好



  a、发现本现象后应立即将该组电容器切掉,并更换新电容,在未确定损坏原因前不能再投电容,以免再次损坏。



  b、用电能质量分析仪测试现场谐波情况,如果谐波超标,需要对现场谐波进行处理,如果谐波不严重,可确认是电容器的问题,还是属于正常损坏。



  六、功率因素很低,控制器仍不投入



  原因:

   1、负载无功量小未达投入门限;

   2、电流变比设错;

   3、报警保护。



   a、现场无功量太小,没达到投入门限,属于正常情况,仅需给客户解释就可以了。

   b、电流变比不对,核对实际CT变比,重新设置为正确变比就可以了。

   c、取样参数报警,对回路保护,故不投入。
