高压配电室和低压配电室的布置要求分别有哪些

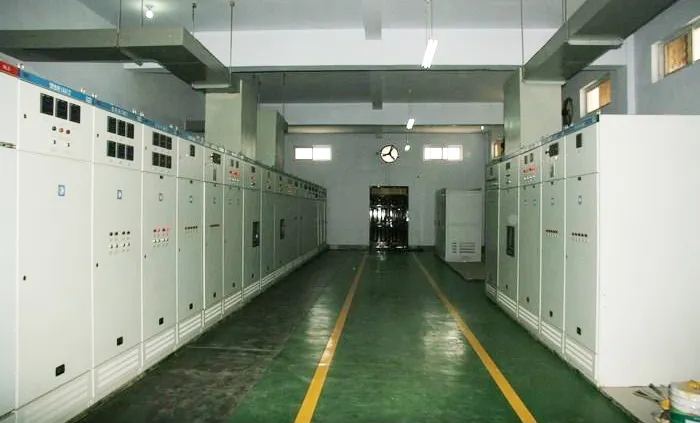

2022.05.20高压配电室
1、高压配电室长度超过7m时应设置两个门，并宜布置在两端。GG-1A型开关柜的搬运门宽1.5m、高2.5~28m。
2、固定式开关柜操作通道的推荐尺寸，从盘面算起，单列布置为2m，双列布置为2.5m。当开关柜的数量较多时，其通道宽度可适当加大。
3、在高压配电室内，一般只装设高压开关柜，当柜的数量较少时（如四台及以下时）也可和低压配电屏布置在同一房间内，但不宜面对面布置，单列布置时与低压配电屏之间净距不应小于2m。
4、架空出线时，出线套管至室外地面的最小高度为4m，出线悬挂点对地距离一般不低于4.5m。高压配电室的高度，应根据室内外地面高差及满足上述距离而定，净空高度一般为4.2~4.5m。
5、室内电力电缆沟底应有坡度和集水坑，以便于临时排水，沟盖宜采用花纹钢板。相邻开关柜下面的检修坑之间，宜用砖墙隔开。
6、供给一级负荷用电的配电装置，在母线分段处应设有防火隔板或有门洞的隔墙。

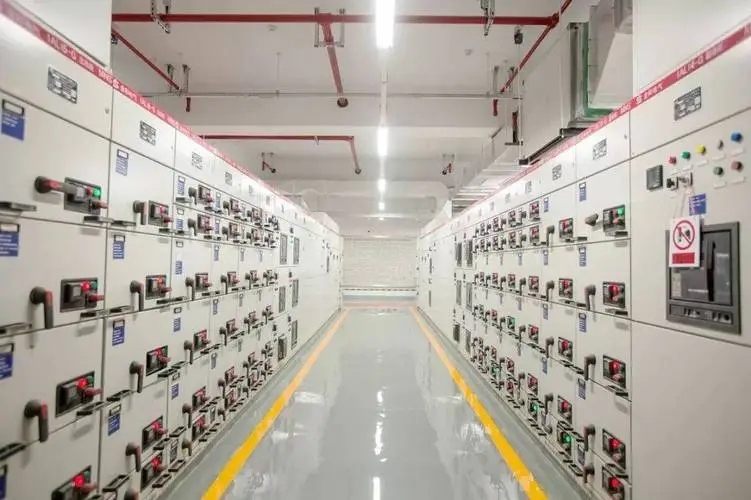

低压配电室
1、低压配电屏一般不靠墙安装，屏后距墙约1m，屏的两端有通道时应有防护板。当屏的数量在三台及以下时，也可采用单面维护式靠墙安装。
2、低压配电室兼做值班室时，配电装置的正面距墙不宜小于3m。
3、当配电室长度为8m以上时，应设置两个门，并尽量布置在两端；当低压配电室只设置一个门时，此门不应通向高压配电室。
4、低压配电装置长度大于6m时，其屏后应设置两个通向本室或其他房间的出口。如两个出口间的距离超过15m时应增加出口。
5、由同一低压配电室供给一级负荷用电时，母线分段处应有防火隔板或隔墙，供给一级负荷用的电缆不应通过同一电缆沟。
6、低压配电室的高度和变压器室综合考虑，一般可参考下列尺寸：
1）与抬高地坪变压器室相邻时，高度4~4.5m
2）与不抬高地坪变压器室相邻时，高度3.5~4m
3）配电室为电缆进线时，高度3m
-
