直流屏中充电模块的常见故障有以下六种：充电模块保护、直流屏充电模块故障、直流屏充电模块不均流、直流屏充电模块通讯中断、直流屏充电模块半载输出、直流屏充电模块电压输出无法达到设定的电压。

　　一、直流屏充电模块保护：

　　充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认；

　　机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护；

　　机房环境温度过高，也将导致充电模块过热保护。

　　二、直流屏充电模块故障：

　　充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常；

　　不合理的电压调整可能导致充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音）， 然后重新整定模块的输出电压。

　　三、直流屏充电模块不均流：

　　没有连接均流线，可能导致不均流；

　　控制模块和合闸模块之间不可以均流；

　　断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流；

　　四、直流屏充电模块通讯中断：

　　充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断；

　　充电模块类型设置（有级限流和无级限流）将导致监控模块通讯中断；

　　充电模块地线连接不良或者没有连接可能导致充电模块通讯中断；

　　充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决；

　　监控模块中错误的串口号码设置将导致充电模块通讯中断；

　　充电模块的地址要求从0开始设置，地址要求连续设置。

　　五、直流屏充电模块半载输出：

　　部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。

　　六、直流屏充电模块电压输出无法达到设定的电压：

　　充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值；

　　电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。

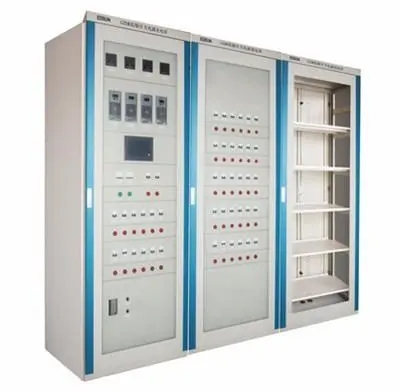

　立式直流屏充电模块常规故障处理方法

　　在立式直流电源屏安装与调试过程中，监控模块发生告警的现象属于该过程中正常现象。以下针对充电模块保护的故障进行具体分析并提出处理方法。

　　A、充电保护模块的故障分析与处理

　　1、充电模块交流输入过电压、欠电压、缺相、过温将导致充电模块保护，请根据故障代码进行确认。

　　2、机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护。

　　3、机房环境温度过高，也将导致充电模块过热保护。

　　4、充电模块故障。

　　5、充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流后重新启动，可恢复模块正常。

　　6、在手动工作状态下时，输出过压告警值默认为242V，所有不合理的电压调整可能导致模块充电模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。

　　7、在自动工作状态是，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。

　　B、充电模块不均流的故障分析与处理

　　1、确认充电模块输出电流在半载以上，否则无意义。

　　2、没有连接均流线，或均流线接触，可能导致不均流。

　　3、控母模块和合闸模块之间不可以均流。

　　4、断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I4，2V的要求，其中i为该充电模块的实际输出电流，I为该充电们模块的额定输出电流；此时将均流口的正、负短接，模块的输出电压应下降10KV左右。

　　C、充电模块通讯中断的故障分析与处理

　　1、充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。

　　2、模块在非工作状态下将导致充电模块通讯中断。

　　3、监控器设置的模块个数多余实际模块个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。

　　4、充电模块的地址要求从1开始设置，同组模块地址要求连续设置。充电模块电压输出无法达到设定的电压。

　　5、充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。

　　6、在浮充状态时，温度补充功能将导致充电模块的输出电压与设定值不一致。
