断路器失灵保护的原理及要求
2021.08.05当母线引出线上发生故障时，当故障元件的保护动作而断路器因操作失灵拒绝跳闸时，为了缩小事故范围，利用故障元件的保护作用在其所在母线相邻断路器使它们跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的保护装置或接线称为断路器失灵保护，又称母线后备保护。断路器失灵保护是“近后备”中防止断路器拒动的一项有效措施。

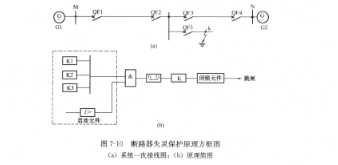

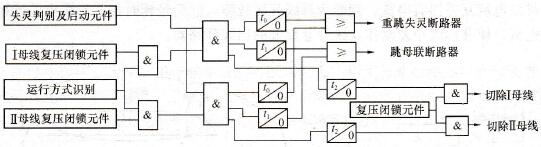

断路器失灵保护的基本工作原理方框图，如图7-10所示。图中闭锁元件，在一个半断路器接线方式中不采用。断路器失灵保护包括启动元件、时间元件和跳闸出口元件，在k点发生故障，断路器QF5保护动作但断路器拒动，则失灵保护启动切除断路器QF2、QF3。
电网对断路器失灵保护的动作要求如下：
(l)对带有母联断路器和分段断路器的母线，要求断路器失灵保护应首先动作于断开母联断路器或分段断路器，然后动作于断开与拒动断路器连接在同一母线上的所有电源支路的断路器，同时还应考虑运行方式来选定跳闸方式。
(2) 断路器失灵保护由故障元件的继电保护启动，手动跳开断路器时不可启动失灵保护。
(3) 在启动失灵保护的回路中，除故障元件保护的触点外还应包括断路器失灵判别元件的触点，利用失灵分相判别元件来检测断路器失灵故障的存在。
(4) 为从时间上判别断路器失灵故障的存在，失灵保护的动作时间应大于故障元件断路器跳闸时间和继电保护返回时间之和。
(5) 为防止失灵保护误动作，失灵保护回路中任一对触点闭合时，应使失灵保护不被误启动或引起误跳闸。
(6) 断路器失灵保护应有负序、零序和低电压闭锁元件。对于变压器、发电机变压器组采用分相操作的断路器，允许只考虑单相拒动，应用序电流代替相电流判别元件和电压闭锁元件。
(7) 当变压器发生故障或不采用母线重合闸时，失灵保护动作后应闭锁各连接元件的重合闸回路，以防止对故障元件进行重合。
(8) 当以旁路断路器代替某一连接元件的断路器时，失灵保护的启动回路可作相应的切换。
(9) 当某一连接元件退出运行时，它的启动失灵保护的回路应同时退出工作，以防止试验时引起失灵保护的误动作。
(10)失灵保护动作应有专用信号表示。
