分析手车式开关柜的功能和特点
2021.07.12开关柜是按一定的接线方案将涉及一、二次设备成套组装的一种高压配电装配，在发电厂和变配电所中作为节制和保护发机电，电力变压器和高压线路之用。其中装有高压开关设备，保护电器，检验测定仪表和母线，绝缘子等。

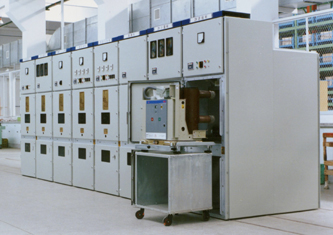

高压开关柜有固定式和手车式两大类，一般在中小型工厂的变配电所中，绝大数采用较经济的固定式高压柜。手车式开关柜的独特之处是：高压断路器等首要设备是装在可以拉出推进的手车上。设备检查修理时，任什么时候间拉出而推入同类手车，便可恢复供电，具备检查修理利便和安全，并可大大缩短断停电时间的优点，但价格高。
手车式开关柜,包括柜体,在柜体的前面设有上门、中门及下门;特点是:在柜体内设有可拆卸的挡板,该挡板将柜体的母线室、电缆室断路器室分隔开;在挡板上设有一体化电流互感器动触头可插入的孔;在柜体的母线室内设有断路器、互感器、所用变压器、避雷器等元件，手车轨道在地面上，离隔离插头静触头较远.后者手车轨道在开关柜中部，离隔离插头静触头较近，手车部分互换性好。
检修时可缩短检修停电时间，适用于负荷较重要或建筑面积较小的场所.柜内根据检修、绝缘等要求分成小室，减少相互影响。小室分为手车室、主母线室、互感器室、继电保护、仪表等。柜体正面有门，所有仪表都装在门的内侧或仪表室内。检修时打开门，通过门上的观察窗可观察少油断路吕的油位或真空断路器的灭弧室。手车式开关柜还有防止误操作功能，当电气回路有误操作时，断路器能自动分闸以及断路器在合闸位t时接地刀闸不能合闸等。为使大电流手车式开关柜便于操作，手车上设有手摇机构，可使手车灵活进出开关柜。
-
