继电保护组成都有哪些，如何处理继电保护运行异常
2021.05.17继电保护是对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。那么，继电保护组成有哪些？继电保护运行异常怎么办呢？
一、继电保护组成有哪些

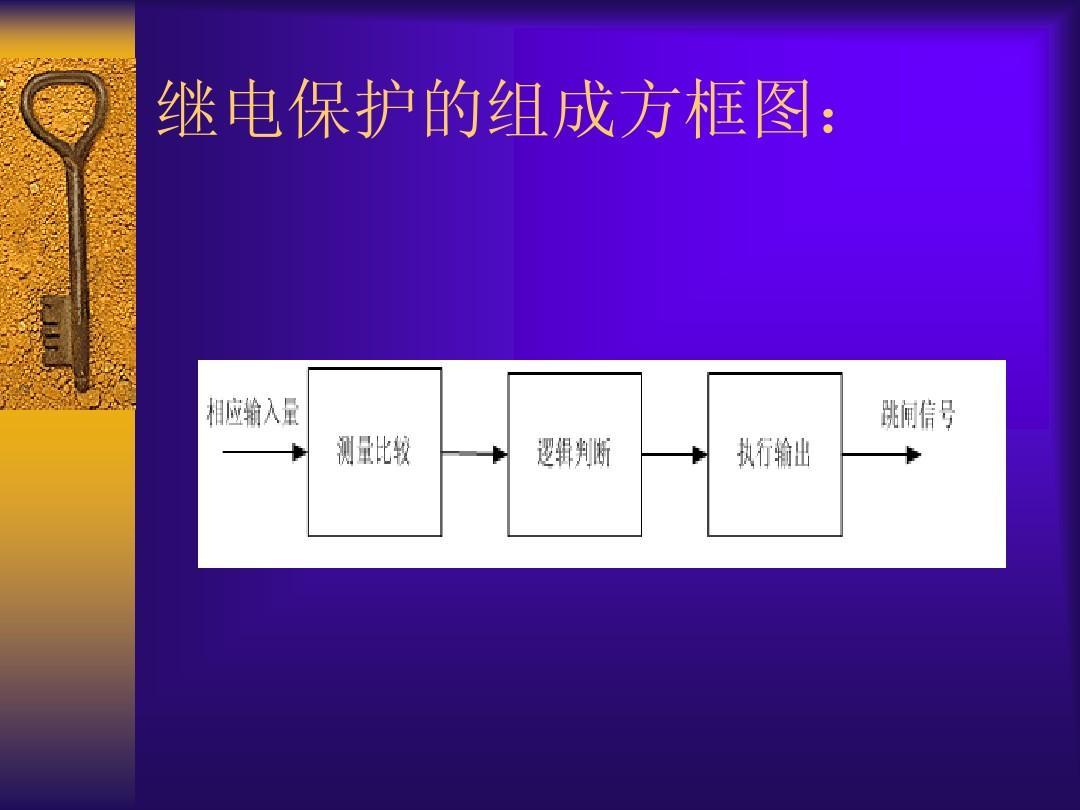

一般情况而言，整套继电保护装置由测量元件、逻辑环节和执行输出三部分组成。
测量比较部分
测量比较部分是测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”性质的一组逻辑信号，从而判断保护装置是否应该启动。
逻辑部分
逻辑部分使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是应该使断路器跳闸、发出信号或是否动作及是否延时等，并将对应的指令传给执行输出部分。
执行输出部分
执行输出部分根据逻辑传过来的指令，最后完成保护装置所承担的任务。如在故障时动作于跳闸，不正常运行时发出信号，而在正常运行时不动作等。
二、继电保护运行异常怎么办
发现继电保护运行中有异常或存在缺陷时，除了加强监视外，对能引起误动的保护退其出口压板，然后联系继保人员处理。如有下列异常情况，均应及时退出：
1）母差保护。在发出“母差交流断线”、“母差直流电压消失”信号时；母差不平衡电流不为零时；无专用旁路母线的母联开关串代线路操作及恢复倒闸操作中。
2）高频保护。当直流电源消失时；定期通道试验参数不符合要求时；装置故障或通道异常信号发出无法复归时；旁母代线路开关操作过程中。
3）距离保护。当采用的PT退出运行或三相电压回路断线时；正常情况下助磁电流过大、过小时；负荷电流超过保护允许电流相应段时。
4）微机保护。总告警灯亮，同时四个保护（高频、距离、零序、综重）之一告警灯亮时，退出相应保护；如果两个CPU故障，应退出该装置所有保护；告警插件所有信号灯不亮，如果电源指示灯熄灭，说明直流消失，应退出出口压板，在恢复直流电源后再投入；总告警灯及呼唤灯亮，且打印显示CPU×ERR信号，如CPU正常，说明保护与接口CPU间通讯回路异常，退出CPU巡检开关处理，若信号无法复归，说明CPU有致命缺陷，应退出保护出口压板并断开巡检开关处理。
5）瓦斯保护。在变压器运行中加油、滤油或换硅胶时；潜油泵或冷油器（散热器）放油检修后投入时；需要打开呼吸系统的放气门或放油塞子，或清理吸湿器时；有载调压开关油路上有人工作时。
-
