简析环网柜和中置柜的区别

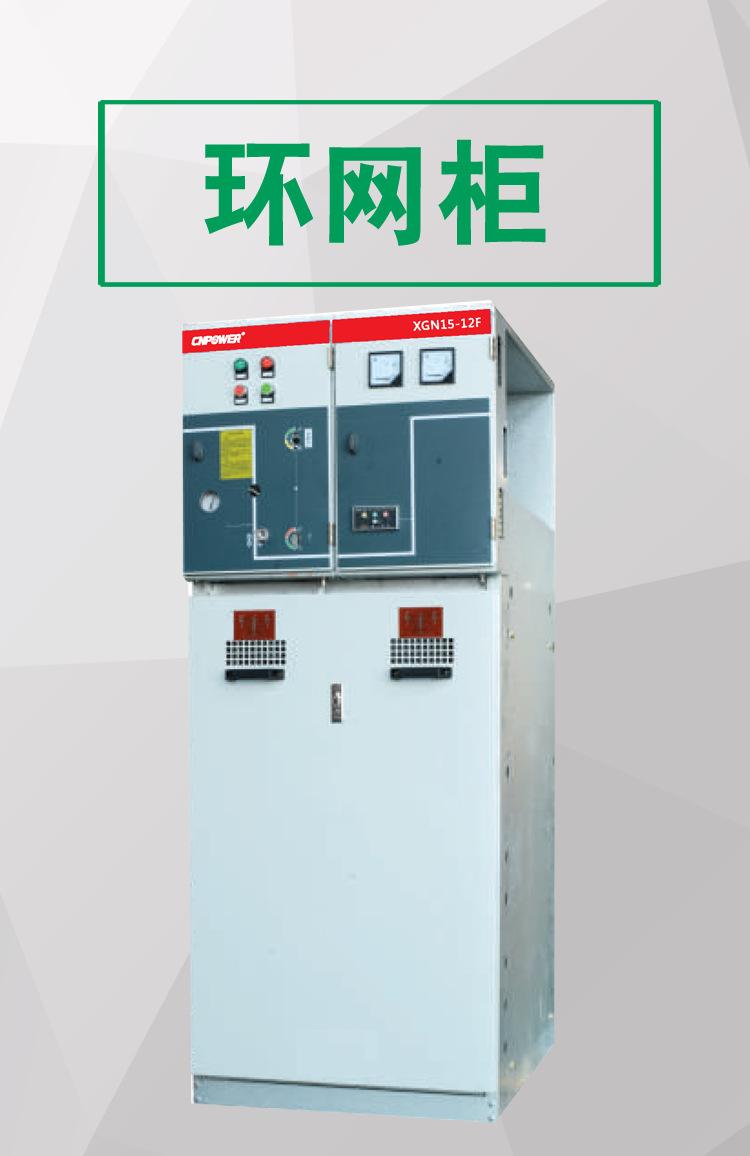

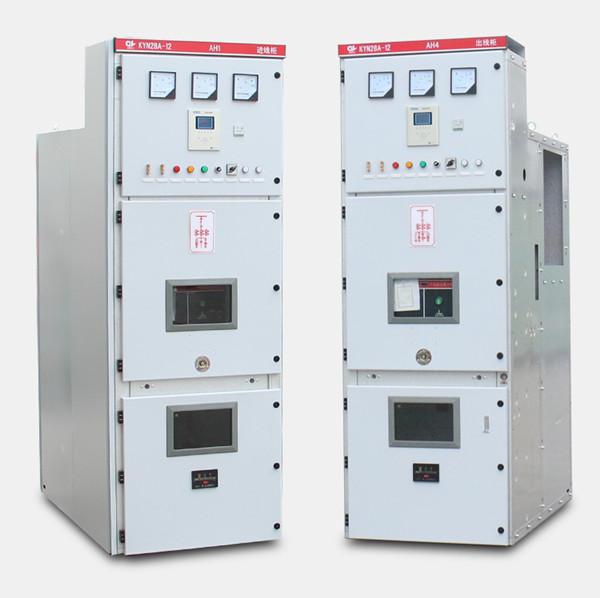

2021.04.25环网柜就是联络、隔离作用，中置柜用在进线、馈线。
环网柜用的主要是高压负荷开关，只起到隔离和带电分合闸用，没办法分断短断电流的能力，而中置柜所用的是高压真空断路器，起到的保护功能更强大，
环网柜的短路保护是靠高压熔断器实现的，而中置柜靠断路器实现的，一般小容量的变压器可考虑用环网柜，经济适用，大容量的变压器可用中置柜，安全，保护功能更强大。各地供电公司对环网柜的使用范围都有规定。
环网柜和中置柜最大的区别在开断电流上，环网最大是630A，中置柜可以做到3150A。
二者的结构和元件选用有很大的不同；中置柜种类比较多，可以分为进出线开关柜，计量柜，互感器柜、所用变柜等，而环网柜主要是联络开关柜；中置柜内的开关可以设置自动保护装置，在事故时，保护装置发出信号，使开关动作跳闸，切断电源，柜内选用的多是VS1型真空开关柜，而环网柜内一般没有保护装置，在事故时，内部安装的熔断器过热熔断，切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关；
为了提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
整个供电系统的形式，如果供电系统线路没有构成环网，就算使用了环网柜也构不成环网。
环网柜中一般使用负荷开关个熔断器，而中置柜中使用真空断路器或气体断路器。
原则上只有用于环网供电系统的高压柜才能称作环网柜。所谓的“环网柜”的准确名称叫“箱型固定式金属封闭开关设备”。
-
