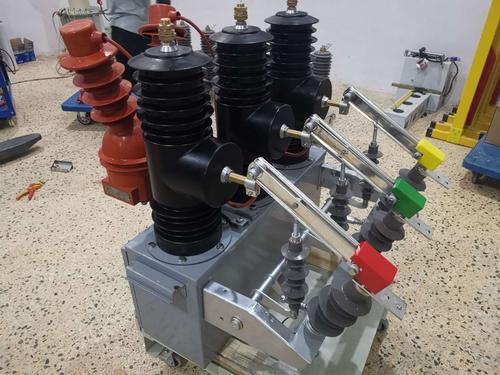

真空开关真空度如何鉴定好坏
2021.03.15 真空开关是利用真空优良的绝缘性使中高压电路切断电源，与其他油开关，六氟化硫开关的作用、功能相似，不同在于电压等级和应用场所也同， 真空开关是因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空二得名“真空开关”。
既然真空开关的绝缘介质是真空，那么，我们平时的检修试验中，如何检查真空灭弧室的真空度呢？下面，我们谈一谈真空开关真空度如何鉴定好坏。
下面有三种方法，前面两种相对使用得较少，但是在条件有限或者设备不足的情况下，可以参考一下，我们主要推荐使用第三种方法，也叫磁控直接测量法。
(1) 火花计法：适用于玻璃管状的真空灭弧室，使用时，让火花探测器在灭弧室表面移动，在其高频电场作用下观察内部发光的情况，如果管内有青色辉光，则真空度在0.133Pa以上，若果呈现红蓝光，说明这空管已经失效，如果呈现大气状态，真空管内不会发光。
(2) 观察法：此方法不需要借助设备，通过观察内部颜色的变换来判断氧化的情况，这种方法显然不靠谱。

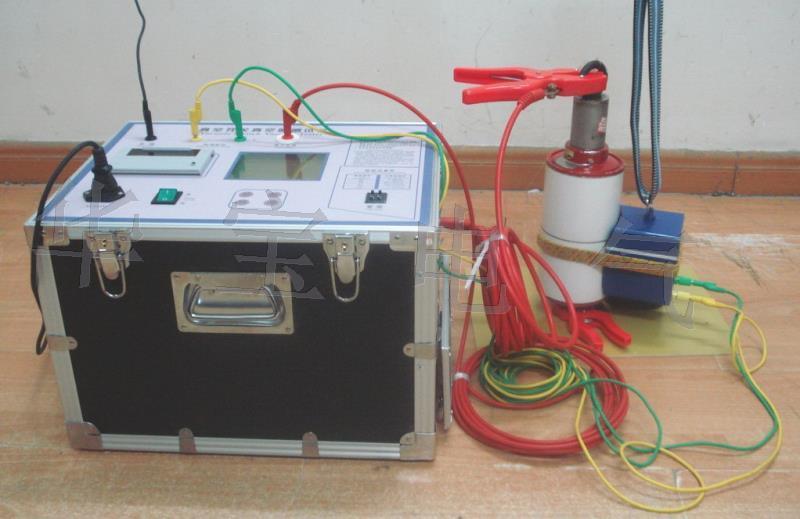

(3) 磁控法，是目前比较推荐用于测量真空开关真空度的测试仪器，也是目前测量精度最高，准确性最好的测试设备，真空开关真空度测试仪是被制造厂作为真空开关灭弧室的主要检测方法。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同，通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线，当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
-
