开关柜二次回路故障检查步骤及方法

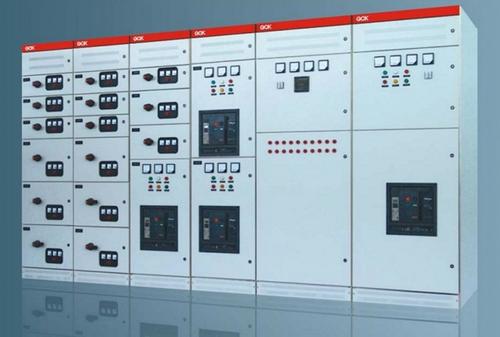

2021.01.07 在变电站中，开关柜是很常见的，不同规格的开关柜尺寸和外形有所区别，但是对于原理来讲，基本相同。开关柜中经常会看到微机保护装置、智能仪表、智能操作显示器等。通过二次线将这些设备联系起来。其中微机保护装置的作用是采集模拟量、开关量，控制开关的合分，当出现故障时及时、准确跳闸。智能仪表的作用是显示当前的电流值、电压值、功率因数等参数。智能操作显示器的作用是手动控制断路器的合分，就地显示目前开关柜的相关设备的状态。
开关柜二次回路检修

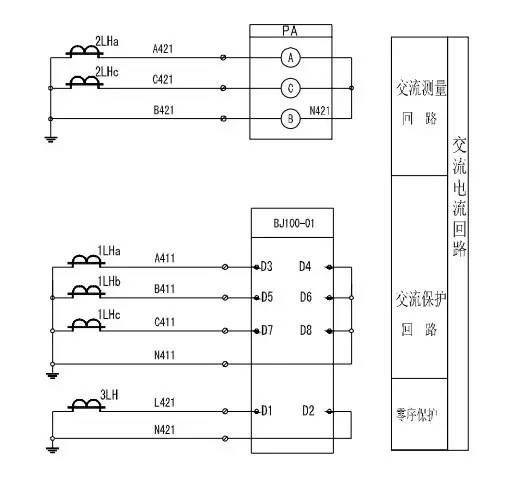

曾经改造过一个10KV的变电站，在此过程中对电站的二次有所体会。在改造站中只要更换了微机保护装置或者其控制他二次设备，那么二次线很容易出现问题。对于微机保护来讲所接的线有模拟量，即电压和电流。开关量的输入、开出量和通讯线。在调试过程中需要看懂二次图纸，其中在控制图是比较麻烦的。当开关柜状态不对时，首先看是哪部分出了问题。如果是模拟量出了问题，那么先用万用表测量一下，微机保护显示的二次电流和电压与万用表检测到的是否一致，如果一致的话那么微机保护装置到开关柜的模拟端子排直间是没有问题的
如果存在问题那么就是互感器到端子排之间有误，这块的检查需要停电才能进行。对于开关量来讲，对于微机保护来讲，大多接的都是常开节点。开关的相应位置与微机保护采集的是一致的。
举例说明，在常开节点下，开关柜断路器是合位，那么微机保护中的相应的那个开入量显示合，如果开关的断路器在分位的话，那么微机保护的相应开入量显示分。如果是常闭点的话，那么显示的相反。对于控制回路来讲，如果要查找问题，就得了解控制回路。如果自己用导线直接在合闸回路或者分闸回路上接上直流正电110 V，开关柜可以正常动作，那么对于开关柜来讲，控制回路一般没有什么问题。那么就按照图纸来检查微机保护到开关柜接线端子之间是否有误。对于开关柜来讲，经常的合闸分闸，时间长了，接线端子的线经常会有松动的现象。
因此在查线之前需将端子上的线再紧一下再看，如果还有问题再继续查问题。查线时需依据图纸，顺藤摸瓜，一步步来，一点点查，问题一般都会很快迎刃而解。
该问题也是电气二次回路故障常见问题之一，一般情况下，如果出现该类的问题，就需要对其断路器进行更换，更换后再进行通电的测试；如果更换后的测试依旧出现了跳闸现象，就要考虑把原本的断路器更换为大型的断路器装置。在整个的安装和修复过程、必须保证其整体工作的安全性。
