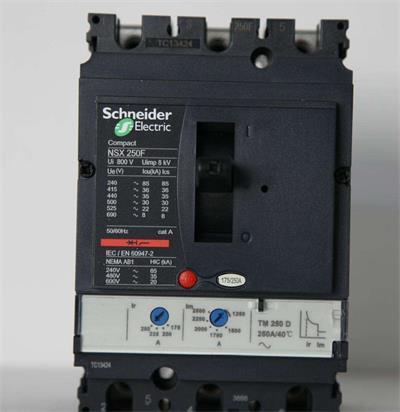

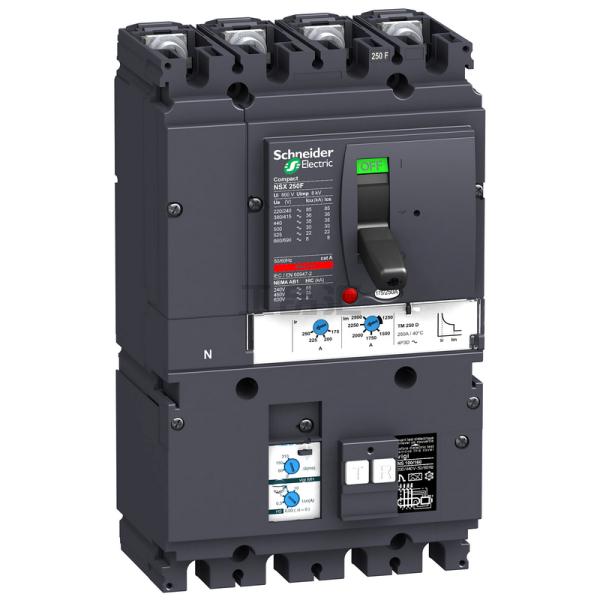

施耐德塑壳断路器正确安装接线方法
2021.01.04施耐德塑壳断路器是断路器的一种常用类型，现已被广泛应用于工农业、交通、矿山、民用建筑和国防等部门。对于施耐德塑壳断路器的安装很多人应该不太了解，接下来，跟着小编的介绍，我们一起来认识一下吧。
施耐德塑壳断路器怎么安装
1.施耐德塑壳断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
2.通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
3.按下闭合按钮(黑色)，电路处于接通状态;按下断开按钮(红色)，电路处于断开状态。
4.使用过程中，应对断路器进行定期检查(一般为一个月)，即在断路器合闸通电状态下，拨动试验按钮(试验按钮用符号“Test”表示)，断路器应可靠断开。
5.当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
6.本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
7.使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
施耐德断路器正确的接线方法如何
从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关(A0)，另外有三个普通的空气开关分别控制家里的灯(A1)、空调(A2)、插座(A3)。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号;A1、A2、A3是一样的，上方和下方分别有一个接线桩。3根电线区分：红色火线(L)、蓝色零线(N)、花线是地线(E/PE/G/GND)，地线通常是黄绿相间的。安装室内电路时，开关要正面安装，上端为进线，下端为出线，地线不进开关。
一、接室内线：在下方标有字母N接零线零线(蓝色)，所有室内的零线都接这里，在下方A1接照明线(电灯)的火线，在下方A2接插座线的火线分路，在下方A3接空调线的火线分路。
二、接进户线：在上方N接零线(蓝色)，在上方L接火线(红色)，地线不用进入开关。
