环网柜和开关柜的区别是什么

2020.12.17

环网柜是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

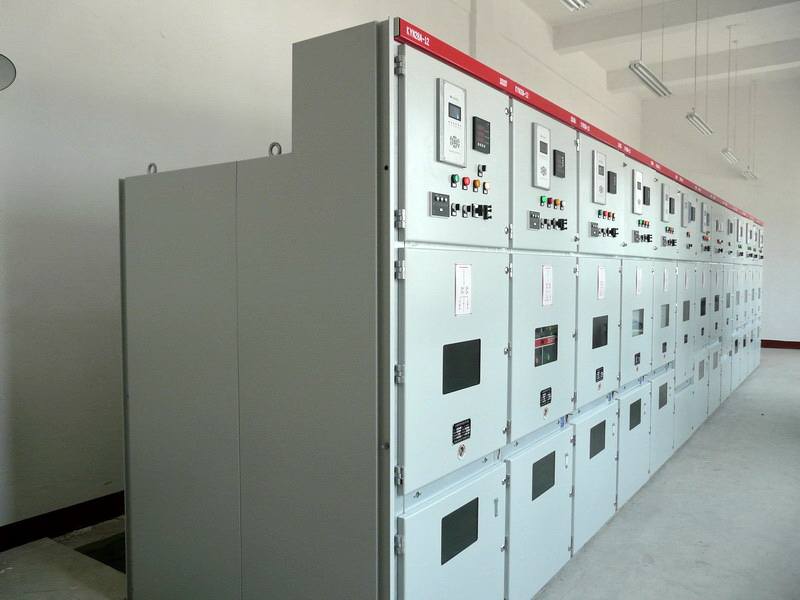

开关柜是一种电气设备,开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。主要作用是在电力系统进行发电、输电、配电和电能转换的过程中,进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。


开关柜分高压、低压。高压有环网柜、中置柜、GG1A等。环网柜也有好多种。 环网柜 所谓"环网柜"就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分。就是说,环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫"环网柜"。实际上单独拿出一台环网柜是看不出"环网"的含义的。 这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说,环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器。当然这只能局限在一定容量内。 这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,"环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
