一般电气原理图的设计应该满足哪些要求
2020.12.15根据客户的需求确定电力拖动方案和控制方案后，此时就可以根据所确定的方案来设计电气原理图，因为电气原理图是电力拖动方案和控制方案的具体化，且电气控制原理图的设计没有固定的方式和模式，主要的目的是只要设计出合理的，性价比高的电气控制原理图。
设计出电气原理图时和用户进行沟通，检查是否有哪些地方是需要修改的。再进一步对电气原理图完善。

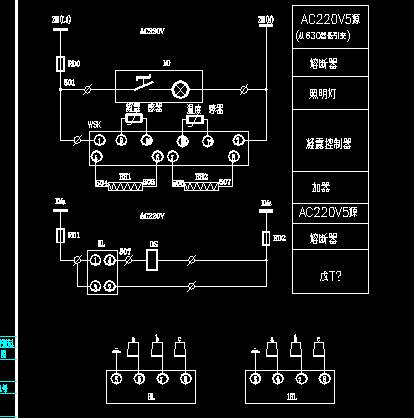

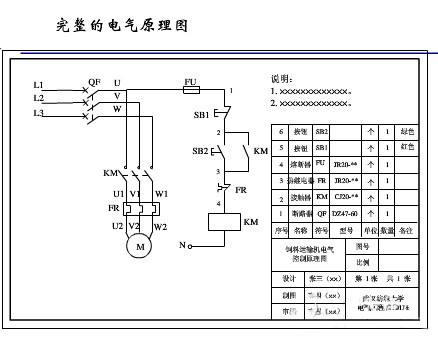

一般电气原理图的设计应该满足以下要求：
应满足工艺的要求，在电气设计之前必须对生产机械的工作性能、结构特点和实际加工情况有充分的了解，并在次基础上来考虑控制方式，启动、反向、制动及调速的要求，设计各种连锁及保护装置。
控制电路电源种类与电压数值的要求
对于比较简单的控制电路，往往采用交流380V或220V电源，不用控制电源变压器。对于比较复杂的控制电路，应采用控制电源变压器，将控制电压降到110V或48V、24V。对于控制比较频繁的直流电力传动的控制电路，常用220V或110V直流电源供电。直流电磁铁及电磁离合器的控制电路，常采用24V直流电源供电。
确保电气控制电路工作的可靠性和安全性
①电器元件的工作要稳定可靠，符合使用环境条件，并且动作时间的配合不致引起竞争。
②电器元件的线圈和触点的连接应符合国家有关标准规定
应具有必要的保护环节
控制电路在事故的情况下，应能保证操作人员、电气设备、生产机械的安全，并能有效控制事故的扩大。所以，在控制电路中应采取一定的保护措施，必要时还可以设置相应的指示信号。
操作、维修方便
控制电路应从操作与维修人员的工作出发，力求操作简单、维修方便。
控制电路力求简单、经济
在满足工艺要求的前提下，控制电路应力求简单、经济。尽量选用标准电气控制环节和电路，缩减电器的数量，采用标准件和尽可能选用相同型号的电
-
