变频器开关电源常见故障问题及维修方法

2020.11.20

变频器开关电源,它包括控制芯片、定时电阻、过流保护等等多种,利用现代电子技术来实现开关开通和关断的时间,从而维持着稳定的电压。但在使用时间长了以后,变频器开关电源难免会有损坏




变频器开关电源常见故障问题



1、保险丝熔断:





1)一般状况下,保险丝熔断,阐明电源的内部线路有问题,因电源作业在高电压、大电流的状态下,电网电压的动摇、浪涌都会引起电源内电流瞬间增大,让保险丝熔断。



2)遇到上面的状况,要点查看电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等零件,看这些元器件是否被击穿、有开路、损坏状况。



3)若确定是保险丝熔断,先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出,假如没有,可用万用表丈量开关管有无击穿短路。



4)特别注意一点,不能在查出某元件损坏时,直接替换后就开机,可能因其它高压元件仍有毛病,又将替换的元件损坏,必定要对电路的一切高压元件进行全面查看后,完全排除保险丝熔断的一切因素,然后检修,最终开机。



2、无直流电压输出或电压输出不稳定:



1)如果保险丝是完好的,在有负载情况下,各级直流电压无输出,可能是电源中出现开路、短路现象;过压、过流保护等故障;还有辅助电源故障;振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电。



2)用万用表测量次级元件,排除高频整流二极管击穿、负载短路的情况后,如果输出数值是零,可以肯定判断电源的控制电路出了故障;若有部分电压输出,表明前级电路工作正常,故障在高频整流滤波电路中。



3)高频滤波电路,主要由整流二极管、及低压滤波电容组成直流电压输出,其中整流二极管击穿,会让该电路没有电压输出,滤波电容漏电,也会造成输出电压不稳的故障,可用万用表静态,测量对应元件,确定损坏的元件、并检修。



3、电源负载能力差:



1)电源负载能力差,是一个常见的故障,一般出现在老式、或工作时间长的电源中,主要是各元器件老化,开关管的工作不稳定,没有及时散热。


(2)重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏等,当确定一个故障后,对应检修。





变频器开关电源维修六大方法步骤



   1、检测整流电路D1D4是否击穿或断路,滤波电路的电容是否损坏,平衡电阻R1R2是否正常,降压电阻R3是否烧断或阻值增大失效(断电情况下测试)。



   2、检测次级输出绕组的整流滤波元件,重点察看滤波电容是否鼓包或损坏,以排除次级电路短路的可能。

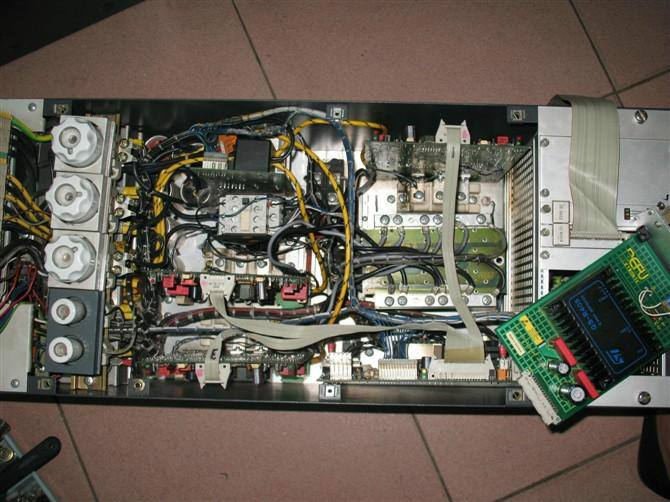

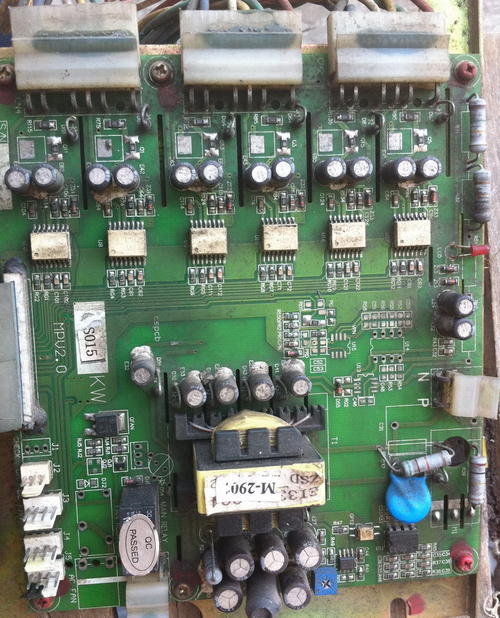

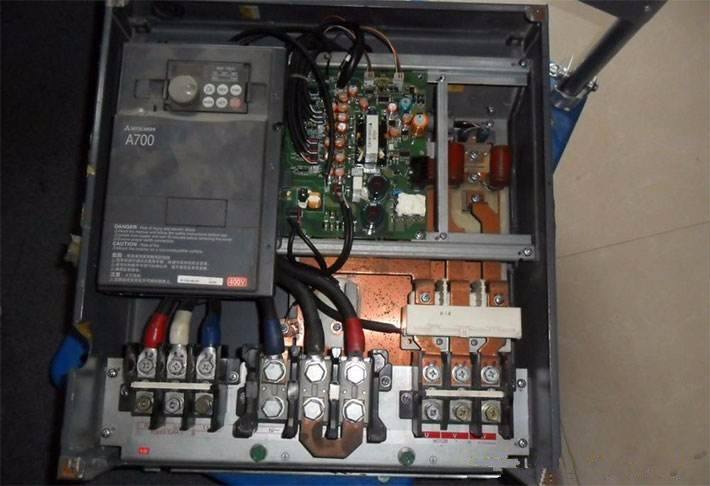

   3、在确定上述元件正常的情况下,我们可以把开关电源板从变频器上取下单独对其进行加电试验。用调压器缓缓地调至开关电源的额定电压值,此时应能听到变压器起振时的吱吱声,如没有听到起振的声音,用万用表检测UC3844的电源正、负级之间是否有12V16V左右的直流电压。


   4、检测开关管b-e结、c-e结是否有击穿短路现象、测量开关变压器各个绕组是否有短路现象,以确定开关管、及开关变压器的好坏(断电情况下测试)。



   5、在确定UC3844的供电端电压正常后,可用示波器察看一下UC38446脚是否有PWM波输出到开关管的触发端(根据电路设计的不同,PWM波的频率一般在20KHZ100KHZ之间)。



   6、如果没有PWM波输出,则更换定时元件C5R8C6UC3844。经过上述几个步骤的排除,开关电源应该可以正常工作了。
