高、低压配电室操作基本规程介绍
2020.09.08低压停送电原则：
⑴停电：先停弱电，后停强电；先停动力，后停照明；先停分盘，后停总盘；
⑵送电：先送总盘，后送分盘，先送照明，后送动力，先送强电，后送弱电。

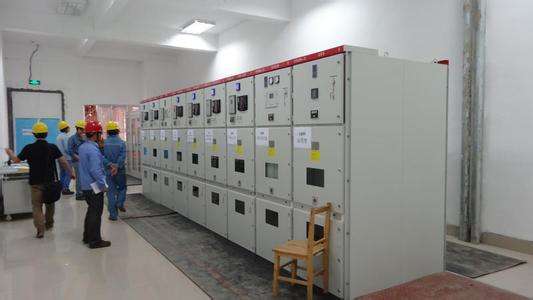

高压油开关柜的停送电操作：
⑴停电时，先停油开关，再拉负荷侧隔离，最后拉电源侧隔离。
⑵送电时，先送电源侧隔离，再送负荷侧隔离，后送油断路器。
高压真空断路器开关柜的停送电操作：
⑴停电时，先分（电分或手动分）真空断路器、再用摇把摇

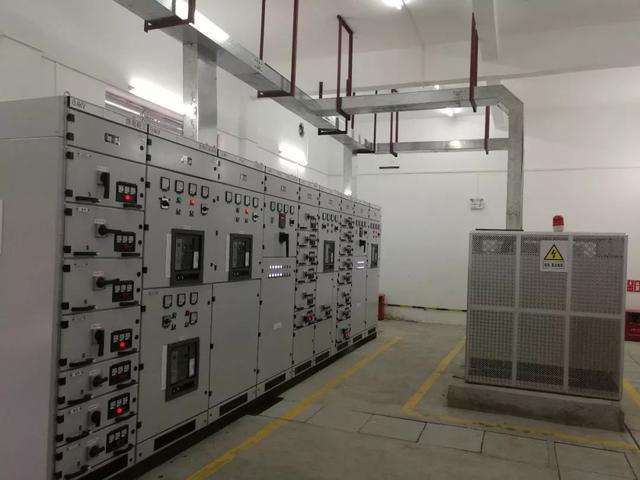

低压总开关柜停送电操作：
⑴停电时，先停空气断路器，再拉（分）隔离开关。
⑵送电时，先送（合）隔离开关，后送。
⑵送电时，用摇把将断路器摇入至位，电动储能，手动合闸。

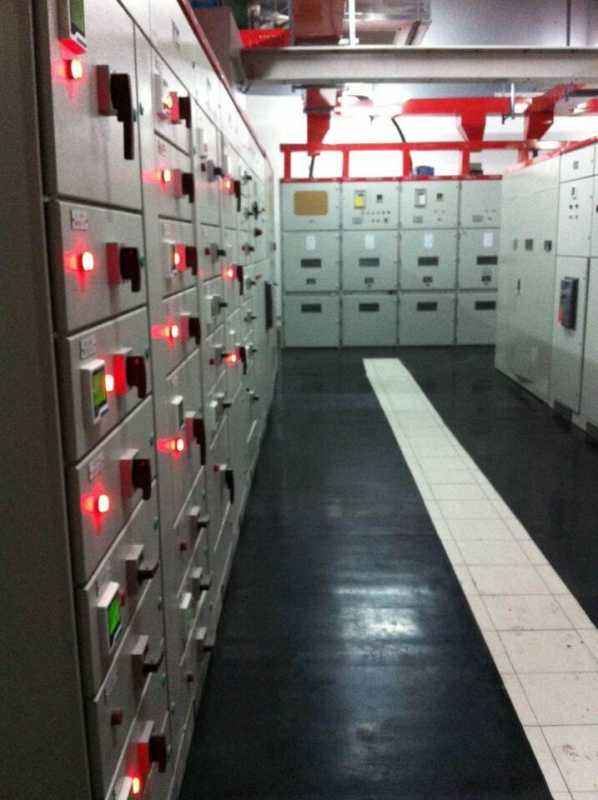

低压抽屉柜开关停送电操作
⑶对分闸手把上锁（再抽出抽屉）。
⑷挂“有人工作，不准送电”停电牌。
⑸送电时，先送（合）隔离开关，后送空气断路器。
电容补偿柜停送电操作：
⑴停电时：
手动位置，将万能转换开关旋转，逐级退出至零位，待补偿接触器全部分断后，旋转总开关手把，分闸。
自动位置，将万能转换开关由自动转换到零位，旋转总开关手把，分闸。
⑵送电时：
手动补偿：旋转总开关手把，合闸。转换补偿开关逐级补偿。
自动补偿：旋转总开关手把，合闸。转换补偿开关至自动位置。
联络开关柜分合闸：
⑴低压联络开关分合闸：低压联络开关日常必须在分断位置并上锁，由专人负责保管钥匙。低压联络开关使用时，必须经电气负责人批准，在确保受电方无电的情况下（有具体措施），才能合闸。如受电方巳具备原送电条件，应将联络开关立即分闸上锁。
⑵高压联络开关分合闸：高压配电柜采用两路两段独立供电方式（双回路供电）。联络开关处于分断状态。
当一段高压电源因故停电时，联络开关用摇把摇入至送电位置，实现联络供电。如果故障排除后，恢复送电，联络开关要先分断后再送电。
三、操作时应注意的安全事项
停送电时，必须严格遵守停送电工作制度，并履行停送电工作票，高压停送电操作还应使用“倒闸操作票”。
严格执行“谁停电，谁送电，谁负责”的原则。
严禁带电作业、严禁约时停送电。
停送电工作必须坚持停电挂牌制度。
更换高压控制柜控制电源（220V）的一次侧熔断器时，必须至矿变电所办理停电手续，待停电后进行。
在高压设备及线路上拉合闸时，必须有两人进行。一人监护，一人操作，操作人员应穿好绝缘靴，戴好绝缘手套，并使用合格的操作工具。
低压设备及线路拉合闸时，应穿绝缘鞋，戴干净的线手套，侧身操作，不要面向被操作的设备。
拉闸后执行工作之前，应在开关处挂“有人工作、禁止合闸”的指示牌。凡停电进行检修的电气设备，检修后要认真作好检修数据记录。
在多电源供电的设备或线路上工作时，要分别拉开各路分闸，在各供电支路上均应加封地线（短路接地线），使工作点处于多组接地线中间。
-
