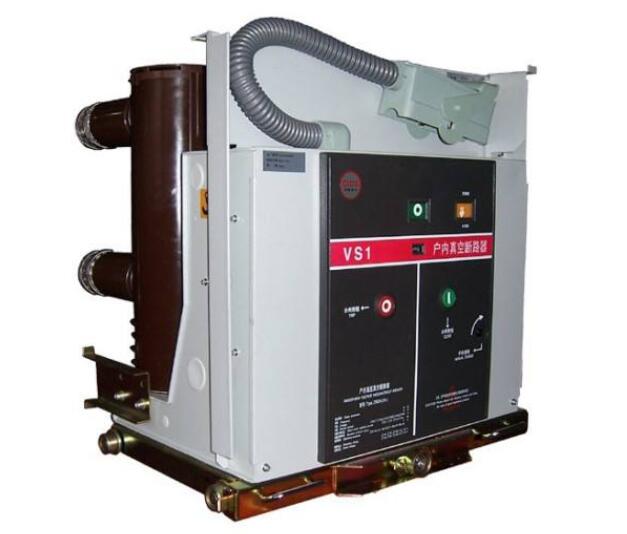

“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。对于真空断路器的结构及型号定义，你又了解多少呢，一起和通意达小编来看看吧。

1、真空断路器的工作原理

　  真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。

2.真空断路器的结构

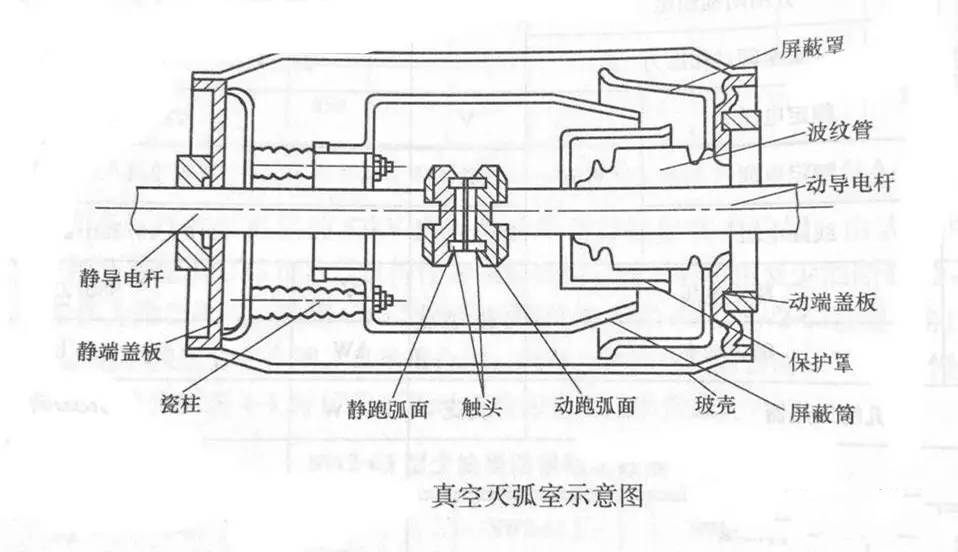

真空断路器由真空灭弧室、操动机构、传动机构、底架等组成。真空灭弧由静触头、动触头、屏蔽筒、外壳、波纹管、保护罩、导电杆、端盖板等组成，如图。10kV真空断路器动、静触头之间的断开距离一般为10~15mm

真空灭弧室触头一般采用对接式，易产生触头弹跳现象。为了防止因弹跳激发操作过电压，对触头的材质有特殊要求，并要求在合闸过程中，有足够的初压力和终压力。弹跳时间不应超过2ms。

真空断路器触头的材质要求具有抗熔焊、耐电弧、含水量低、截流水平低等特点。以便能可靠地切合短路电流。一般选用多元合金制作触头。常用的有铜-钨-铋-锆四元合金、铜-钨-镍-锑四元合金，以及铜-碲-硒、铜-铋-铈、铜-铋-铝等合金

真空灭弧室各元件密封在玻璃壳内，玻璃壳本身也起绝缘作用。为了密封动导电杆采用波纹管，它是一个弹性元件，通过它，真空灭弧室在操动机构的作用下可完成分、合闸操作而又不会破坏真空度。

真空断路器在分闸操作时，由于高真空度的高绝缘强度和在极其稀薄的气体中触头间电弧生成的带电粒子迅速扩散，因而在电弧过零熄灭后不致重燃。电弧燃烧过程中的金属蒸气和带电粒子在强烈的扩散中被屏蔽罩所吸附而冷凝。触头的跑弧面上有三条阿基米德螺旋槽，使电弧电流在流经的路线上在触头间产生一横向磁场，使电弧电流在主触头上沿切线方向快速移动，从而降低了触头的温度，减轻了触头的烧损。

3.真空断路器型号含义

随着电力事业的高速发展，我国户外真空断路器的型号种类很多，那么我们怎么来区分他们呢？我们又是怎样来认识这些字母及数字所代表的含义是什么呢？

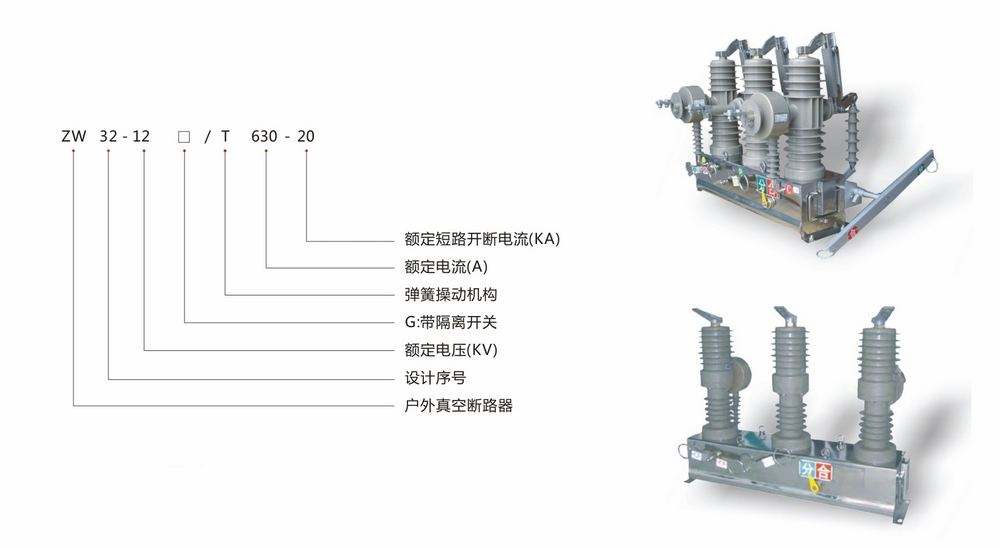

让我们来分析分析认识一下它们吧，比如型号为 ZW32-12GF/630-20

首先户外真空断路器首字母是“Z”字是代表真空的意思

第二个字母是“Ｗ”它是代表户外的意思

第三个是数字比如说“32”“8”等它们是代表设计型号

第四个是“－”区别隔开没有任何意义

第五个是“12”或者是“40.5”等这里是代表电压

第六个字母一般根在“12”后面，这里可以会跟一个或者多个字母，他们的含义不一样，如“Ｇ”代表隔离刀闸，“Ｆ”智能型，称为分界开关或者俗称“看门狗控制器”有时看地方的不同会把“Ｆ”换成“Ｃ”带重合闸控制器，它两者是意义是一样的。

第七个为“/”区别，区分没有意义

第八个是组合型数字比如“630”，“1250”这个是指额定电流

第九是“-”区分没有实际意义

第十是数字组合如“20”“25”是代表开断短路电流

综合上述整体的型号ZW32-12GF/630-20其含义为型号为智能型ZW32型的真空断路器12KV带隔离，额定电流为630A开断短路电流为20KA.

其中值得一提的是首字母不是“Z”而是“F”那么是怎么看呢，它是真空负荷开关如FZW28.
