引发开关柜安全事故常见因素分析

2020.08.10

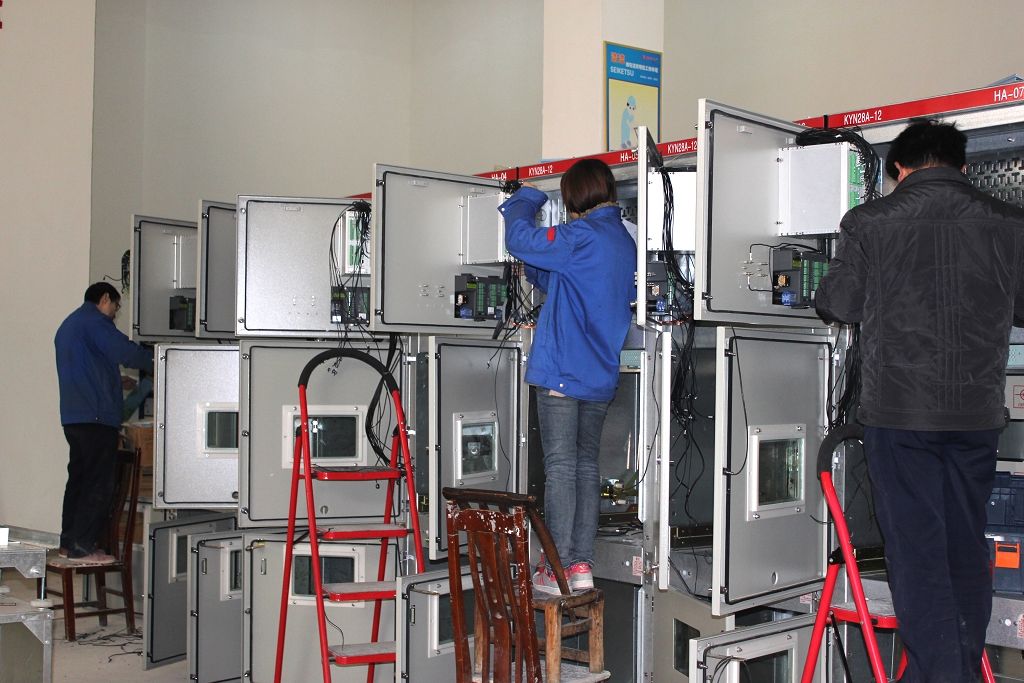

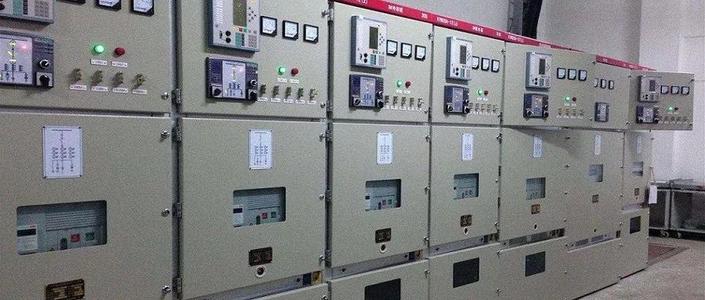

开关柜在运行中时有事故发生,分析其原因,多发生在绝缘、接地(载流)回路和机械(主要是开关柜分、拒合)方面。此外,开关柜中断路器等主开关元件的开断性能或关合性能不满足要求,半封闭开关柜由于封闭不好而导致小动物进入等原因,也将引发事故。





1、绝缘方面





空气绝缘开关柜的外绝缘以大气作为主绝缘,支持绝缘件则用瓷质材料和有机材料(如果环氧树脂等)。


高压开关柜的绝缘必须满足电气间隙和爬电比距等要求。如果支持绝缘件的爬电距离不符合要求,在空气温度大,又有污秽的环境中,就容易发生沿面闪络。当电网中出现过电压时,更容易发生闪络,并可能导致短路事故。环氧树脂绝缘件的表面憎水性较差,若出现凝露,其闪络电压会大幅度降低。





2、机械方面





机械故障主要发生在操动机构上,表现为断路器拒分、拒合。其中,拒分事故在开关柜事故中占很大比例。



断路器拒分的主要原因有:





1)操动机构卡涩。主要是加工质量低劣,其次是安装、调试不当。操动机构的四连柜调整不当,连板中间轴过死点太大,也可能造成断路器拒分。


2)部件变形、移位损坏。部件变形移位有设计问题,也有材质问题。另外,开关分闸后脱扣机构不复归、托架动作不复归、分闸电磁铁的铁心动作后卡住不复归或断路器分闸瞬间分闸铁心被振动弹起等,都会造成断路器拒分事故。



3)分闸铁心卡涩,辅助开关故障。辅助开关质量不佳,接触不良会造成断路器拒动。



断路器拒合机械方面的原因与拒分相同。电气方面原因主要是电磁操动机构的合闸接触器故障、二次接线故障和电源电压过低等。





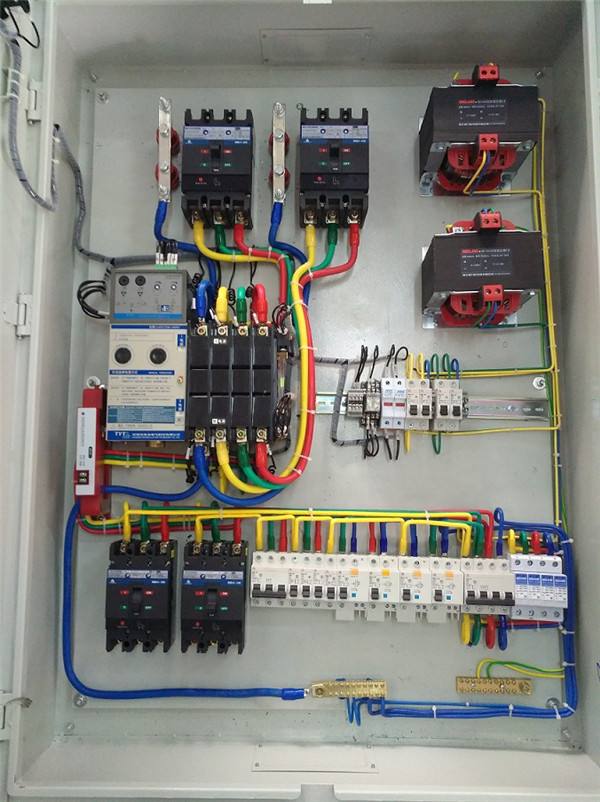

3、载流方面





高压开关柜中的导体回路(载流回路)也是开关柜内故障多发的部位。固定柜的导电回路主要是元件间的固定连接,连接点的可靠性受一次连接时的情况定,基本不受到运行中的影响,保持着最初的工作情况;手车柜的导电回路不但受元件间连接点可靠性的影响,同时很大程度上决定于运行中上下两组活动插头接触的状况。


载流回路过热的主要原因有:



1)触头接触不良。如一次隔离插头弹簧片疲劳变形,触指错位,插不正等接触不良引起的过热;隔离开关接触面积和接触压力不够引起的过热等。



2)引线连接不良。有的电流互感器的接线端子只采用一个螺栓连接,运行中易过热。


3)加工工艺粗糙。如连接螺孔过大;铝排接触面不搪锡等。
