一、变频器的过流跳闸故障

　　变频器的过电流跳闸又分短路故障、运行过程中跳闸和升、降速过程中跳闸等情况。

　　1、短路故障：

　　（1）故障特点

　　①第一次跳闸有可能在运行过程中发生，但如复位后再起动，则往往一升速就跳闸。

　　②具有很大的冲击电流，但大多数变频器已经能够进行保护跳闸，而不会损坏。由于保护跳闸十分迅速，难以观察其电流的大小。

  （2）判断与处理

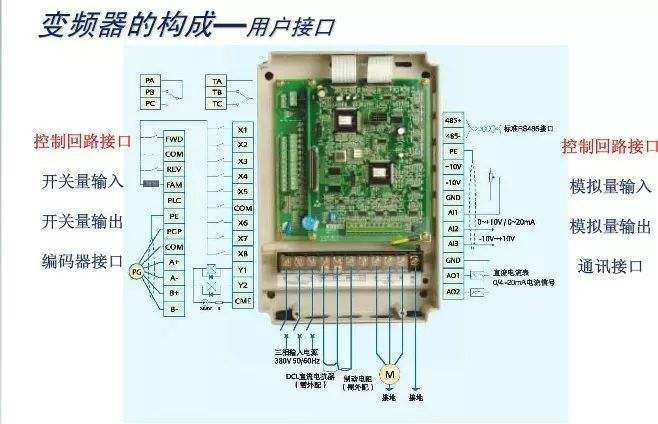

　　第一步，首选要判断是否短路。为了便于判断，在复位后再起动前，可在输入侧接入一个电压表，重新启动时，电位器从零开始缓慢旋动，同时，注意观察电压表。如果变频器的输出频率刚上升就立即跳闸，且电压表的指针有瞬间回“ 0 ”的迹象，则说明变频器的输出端已经短路或接地。

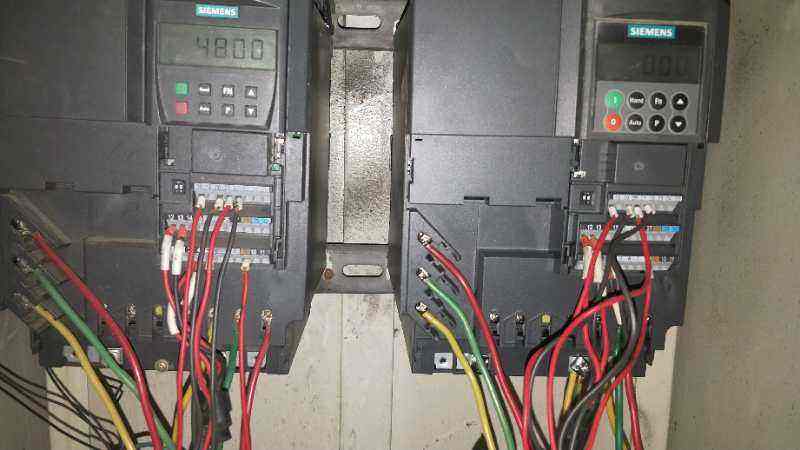

　　第二步，要判断是在变频器内部短路，还是在外部短路。这时，应将变频器输出端的接线脱开，再旋动电位器，使频率上升，如仍跳闸，说明变频器内部短路；如不再跳闸，则说明是变频器外部短路，应检查从变频器到电动机之间的线路，以及电动机本身。

　　2、轻载过电流负载很轻，却又过电流跳闸：

　　这是变频调速所特有的现象。在 V/F 控制模式下，存在着一个十分突出的问题：就是在运行过程中，电动机磁路系统的不稳定。其基本原因在于：

　　低频运行时，为了能带动较重的负载，常常需要进行转矩补偿（即提高 U/f 比，也叫转矩提升）。导致电动机磁路的饱和程度随负载的轻重而变化。这种由电动机磁路饱和引起的过电流跳闸，主要发生在低频、轻载的情况下。解决方法：反复调整 U/f 比。

　　3、重载过电流：

　　（1）故障现象 有些生产机械在运行过程中负荷突然加重，甚至“卡住”，电动机的转速因带不动而大幅下降，电流急剧增加，过载保护来不及动作，导致过电流跳闸。

　　（2）解决方法

　　①首先了解机械本身是否有故障，如果有故障，则修理机器。

　　②如果这种过载属于生产过程中经常可能出现的现象，则首先考虑能否加大电动机和负载之间的传动比？适当加大传动比，可减轻电动机轴上的阻转矩，避免出现带不动的情况。如无法加大传动比，则只有考虑增大电动机和变频器的容量了。

　　4、升速或降速中过电流：

　　这是由于升速或降速过快引起的，可采取的措施有如下：

　　（1）延长升（降）速时间 首先了解根据生产工艺要求是否允许延长升速或降速时间，如允许，则可延长升（降）速时间。

　　（2）准确预臵升（降）速自处理（防失速）功能 变频器对于升、降速过程中的过电流，设臵了自处理（防失速）功能。当升（降）电流超过预臵的上限电流时，将暂停升（降）速，待电流降至设定值以下时，再继续升（降）速。

　　二、变频器的过载跳闸故障：

　　电动机能够旋转，但运行电流超过了额定值，称为过载。 过载的基本反映是：电流虽然超过了额定值，但超过的幅度不大，一般也不形成较大的冲击电流

　　1、过载的主要原因

　　（1）机械负荷过重，负荷过重的主要特征是电动机发热，并可从显示屏上读取运行电流来发现。

　　（2）三相电压不平衡，引起某相的运行电流过大，导致过载跳闸，其特点是电动机发热不均衡，从显示屏上读取运行电流时不一定能发现（因显示屏只显示一相电流）。

　　（3）误动作，变频器内部的电流检测部分发生故障，检测出的电流信号偏大，导致跳闸。

　　2、检查方法

　　（1）检查电动机是否发热，如果电动机的温升不高，则首先应检查变频器的电子热保护功能预臵得是否合理，如变频器尚有余量，则应放宽电子热保护功能的预臵值。

　　如果电动机的温升过高，而所出现的过载又属于正常过载，则说明是电动机的负荷过重。这时，首先应能否适当加大传动比，以减轻电动机轴上的负荷。如能够加大，则加大传动比。如果传动比无法加大，则应加大电动机的容量。

　　（2）检查电动机侧三相电压是否平衡，如果电动机侧的三相电压不平衡，则应再检查变频器输出端的三相电压是否平衡，如也不平衡，则问题在变频器内部。

　　如变频器输出端的电压平衡，则问题在从变频器到电动机之间的线路上，应检查所有接线端的螺钉是否都已拧紧，如果在变频器和电动机之间有接触器或其他电器，则还应检查有关电器的接线端是否都已拧紧，以及触点的接触状况是否良好等。

　　如果电动机侧三相电压平衡，则应了解跳闸时的工作频率：

如工作频率较低，又未用矢量控制（或无矢量控制），则首先降低 U/f 比，如果降低后仍能带动负载，则说明原来预臵的 U/f 比过高，励磁电流的峰值偏大，可通过降低 U/f 比来减小电流；如果降低后带不动负载了，则应考虑加大变频器的容量；如果变频器具有矢量控制功能，则应采用矢量控制方式。

三、变频器过电流跳闸和过载跳闸的区别

　过载也一定过电流，变频器为什么要把过电流和过载分开呢？主要有2个区别：

（1） 保护对象不同

过电流主要用于保护变频器，而过载主要用于保护电动机。因为变频器的容量有时需要比电动机的容量加大一档甚或两档，在这种情况下，电动机过载时，变频器不一定过电流。

过载保护由变频器内部的电子热保护功能进行，在预置电子热保护功能时，应该准确地预置“电流取用比”，即电动机额定电流和变频器额定电流之比的百分数：

　　IM%=IMN*100%I/IM

　　式中，IM％—电流取用比;

　　IMN—电动机的额定电流，Ａ;

　　IN—变频器的额定电流，Ａ。

（2） 电流的变化率不同

过载保护发生在生产机械的工作过程中，电流的变化率di/dt通常较小;

除了过载以外的其他过电流，常常带有突发性，电流的变化率di/dt往往较大。

（3） 过载保护具有反时限特性

过载保护主要是防止电动机过热，故具有类似于热继电器的“反时限”特点。就是说，如果与额定电流相比，超过得不多，则允许运行的时间可以长一些，但如果超过得较多的话，允许运行的时间将缩短。

此外，由于在频率下降时，电动机的散热状况变差。所以，在同样过载50％的情况下，频率越低则允许运行的时间越短。
