真空断路器电流互感器的内置与外置有什么区别
2020.07.30内置式电流互感器，作为气体绝缘金属封闭开关设备中重要的组件，电流互感器均采用内置式，其CT(铁芯)线圈组件安装于封闭的外壳中，与外壳内部装配发生关联。就是把电流互感器与设备(比如B600-AC5电流表、DJB600电机保护器等等)集成到一起作为一个配件，当安装设备的时候，将使用回路的线缆直接穿过电流互感器就可以了。

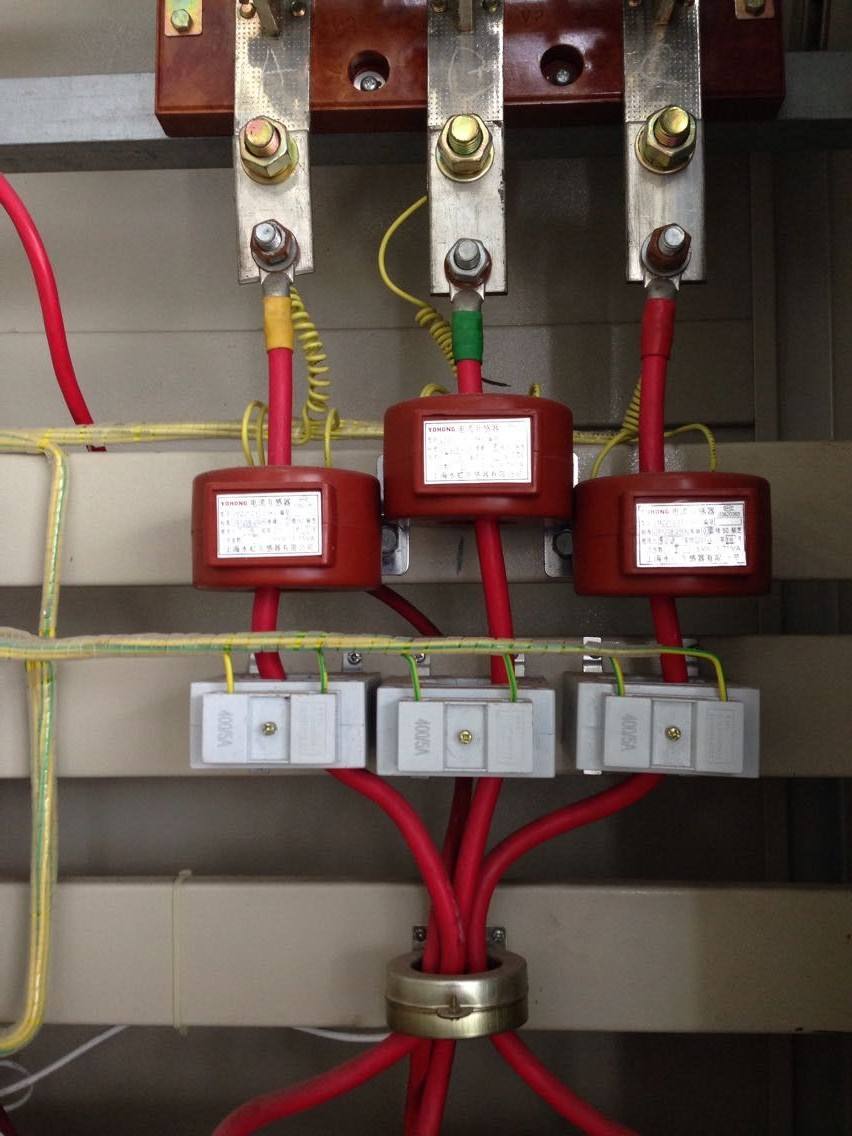

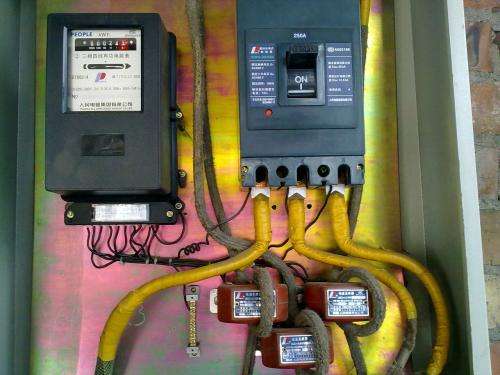

外置式电流互感器，指的互感器与设备是相互独立的，不是一个一体的产品，安装的时候即要安装设备，也要另外安装电流互感器。即：包括盆式绝缘子装配，导体设于盆式绝缘子装配内部，盆式绝缘子装配外部设有外壳装配，CT线圈装配同轴设于外壳装配外侧，CT线圈装配外侧设有接地板。
1.从互感器的精度来说两者没有区别：
内置式互感器互感器的使用环境要好许多，但由于是元器件内置，在对互感器试验、检查、维护、发生开路故障时，容易造成检修、维护不便及影响绝缘性能等问题。户外的互感器成本会高一些。采用内置式互感器的主要目的就是测量电流，如果需其它保护或测量需要，可采用外置互感器。
2.从两者的使用成本上来看：
一般采用外置式的成本会低很多。所以，就目前来看，外置式互感器还是主流产品。
3.从使用用途上来看：
户外产品像ZW7等采用内置式的较多点，户内产品像ZN23等,配柜子用的时候，用外置的会多点。没有绝缘等问题。
注：根据高压真空断路器的自身情况，一般多油断路器采用内置互感器，其他断路器多采用外置的电流互感器。
-
