低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。

一、低压断路器和熔断器在低压电气线路中的作用

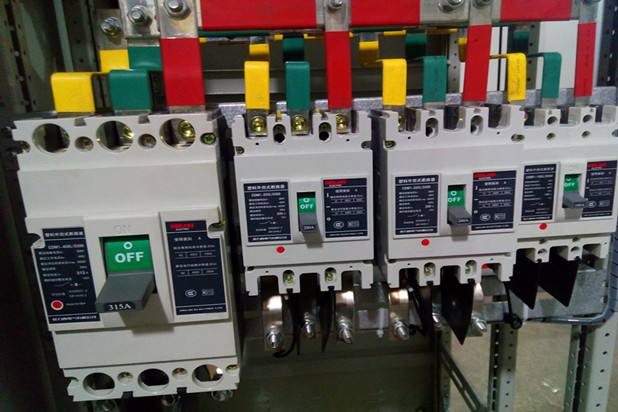

低压断路器

  用于总电源端的负荷电流保护；用于配电线路干线、支线端的负荷电流保护；用于配电线路未端的负荷电流保护。

   当线路中出现过载、短路、或失压时低压断路器瞬时跳闸切断电源保护线路安全。

   线路中装置的漏电保护剩余电流断路器用于人身触电保护。

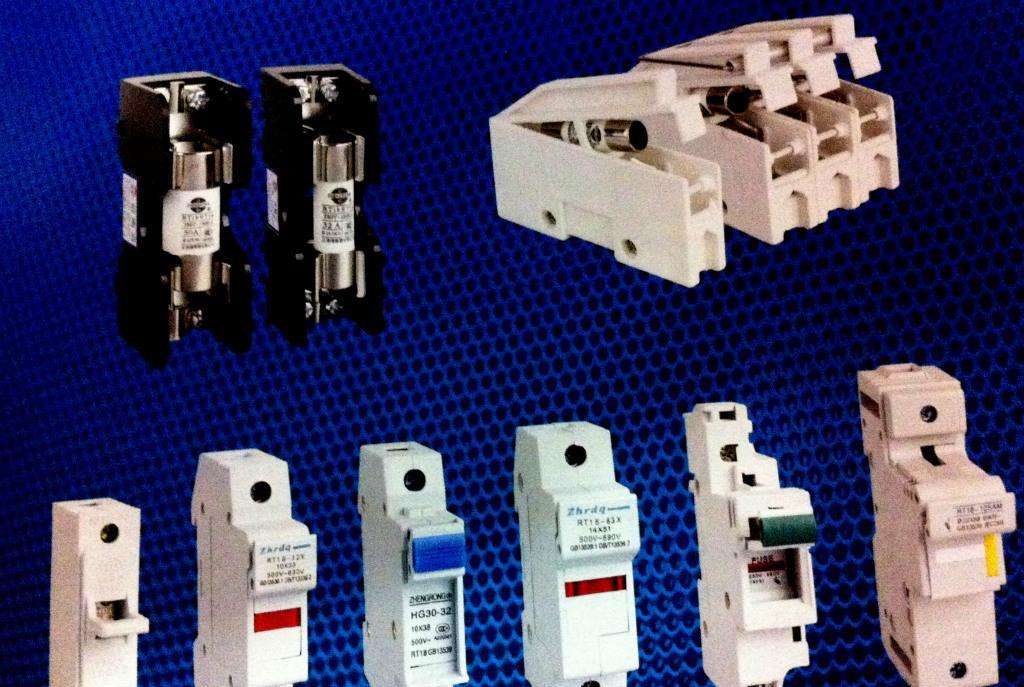

熔断器

   用于线路中的负荷电流过载保护和相与相之间短路及相对地短路保护。

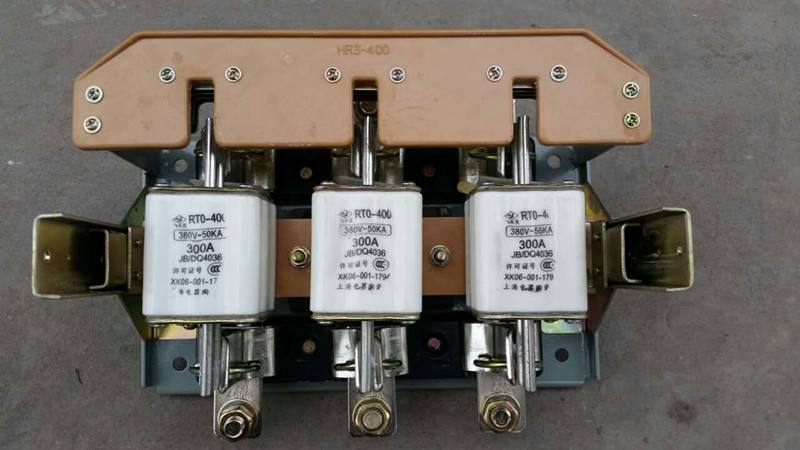

   熔断器是一种保护电器。当电流超过定值并经过足够时间，使熔体熔化，把其所接入的电路断开，对电路和设备起到过载保护或短路保护。

   通过较简单分析就可知道在低压电气装置中无论是厂矿工业用电还是居民家庭用电都应装置断路器和熔断器。

二、低压断路器和熔断器之间如何选择？

目前仅仅使用熔断器方法，即不经济也不安全，一般熔断器规格电流是固定的，短路电流就是定死的，除非更换，设计单位计算好短路电流，就选配，对现场过负荷，或者短路电流大不到设计值，无法跳闸，并且熔断器是一次性的，也就是一旦熔断，必须换新。

为了克服这种缺点，现场一般设计准则：环网柜保护 + 熔断器 + 负荷开关方式配合。因为负荷开关不能切断大电流，但是能切断小电流（低于负荷开关切断电流）。 低于负荷开关电流过负荷保护，通过环网柜保护（过负荷保护）控制负荷开关，切断电流，一旦超过负荷开关开断电流后，环网柜保护具备FC闭锁跳闸功能（超过负荷开关电流），闭锁负荷开关跳闸（因为一旦超过负荷开关开断电流，会损坏负荷开关），等待电流大于熔断器，让熔断器熔断。这样使用目的即降低使用成本，也解决跳闸电流可以随意设置灵活性，比使用高压断路器成本至少节省30%以上。

再说低压断路器选择问题？ 低压断路器分为机械性和万能断路器两种，第一种，是通过机械过热片跳闸，第二种是通过万能断路器智能元件，还有第三种，通过低压测量保护+普通断路器方式使用。

使用普通机械熔断器，熔断电流也是固定死的，一旦装上，不能设置跳闸电流。

万能断路器，可以灵活设置跳闸电流，并且具备电流测量。但是这种方式使用成本高，又不可靠。万能断路器核心就是：普通断路器+智能控制器，智能控制器就是采集罗氏线圈电流，就是因为使用罗氏线圈，我才说它不可靠。罗氏线圈互感器是二次线性的mV级别信号，但是可以允许短路电流过载倍数很大，电流不会像磁芯互感器一样出现饱和情况，这是罗氏线圈优点，但是缺点也是很明显，稍微有点电磁干扰知识就会明白，mV电压信号，很容易会被干扰，罗氏线圈必须要穿过线缆，然后感应出mv信号，要通过导线（一般要30cm~50cm）距离，这么短距离必须要做好防护措施，这么小的电压信号，只要用电环境复杂，现场很容易误跳。笔者也确实接到类似现场使用案例，用户很苦恼。最后，因为罗氏线圈制造工艺复杂，以及抗干扰措施，万能断路器成本比较高。

第三种低压测量保护+普通断路器，这种模式，低压测量保护装置，仍然采用普通电磁互感器，并且互感器具备10倍过载能力，在额定值范围内具备0.5级测量，具有0.5级测量，又具备10倍过载能力保护装置， 这种装置就如同具备高压保护一样，可以设置定值，可以查询故障记录，甚至故障录波，上后台，有具备测量和电能计量功能。同时用户不需要购置5P10互感器。即代替仪表，有代替万能断路器。使用成本低，安全又可靠。当然有缺点，就是电磁互感器不能做很大，一般1000A以下，超过1000A电流规格，机具备10倍过载，有要有测量，确实比较难做，罗氏线圈测量大电流方面，优势明显。
