到底该选哪种,框架断路器和塑壳断路器区别分析

2020.07.03

生活中断路器的应用非常挺广泛的,塑壳断路器和框架断路器都是深受欢迎的断路器产品。在选择断路器的时候是选塑壳断路器还是框架断路器呢?但是很多人在应用的时候很容易把框架断路器和塑壳断路器相混淆,不知选哪一种更为合适。那么,框架断路器和塑壳断路器有什么区别呢?,那么,两者在功能与应用上有什么区别呢?今天和通意达小编一起来了解看看。

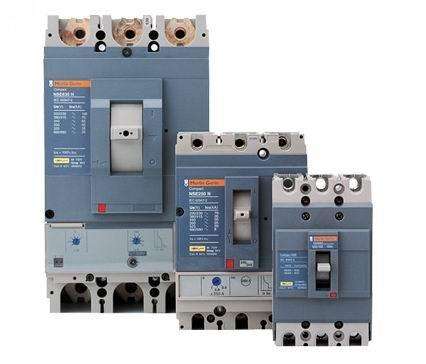

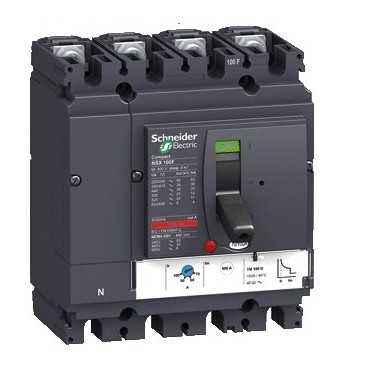

1、塑壳断路器是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内,一般不考虑维修,适用于作支路的保护开关,过电流脱扣器有电磁式和电子式两种,一般电磁式塑壳断路器为非选择性断路器,仅有长延时及瞬时两种保护方式,电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作,也有部分带电动机操作。

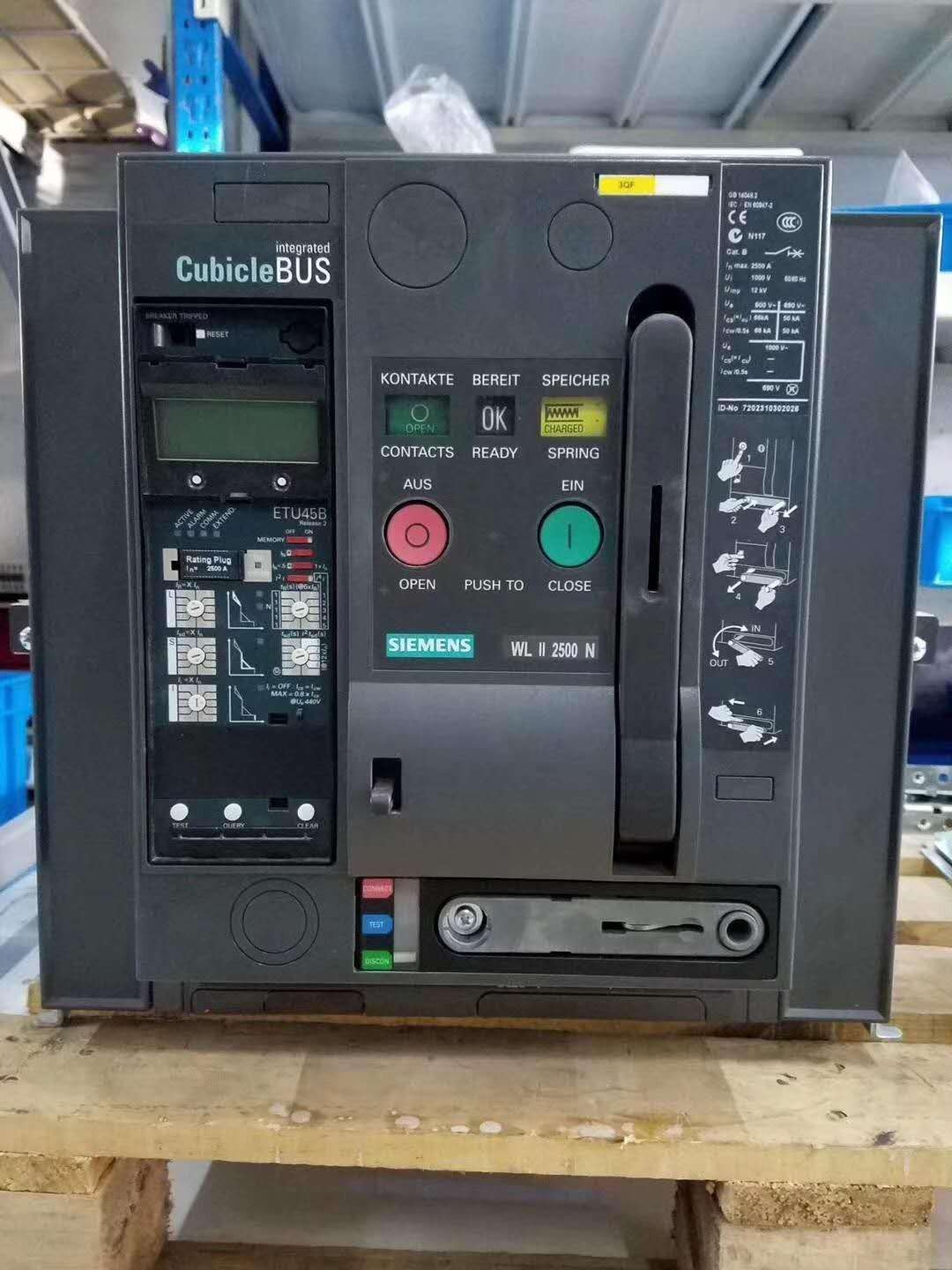

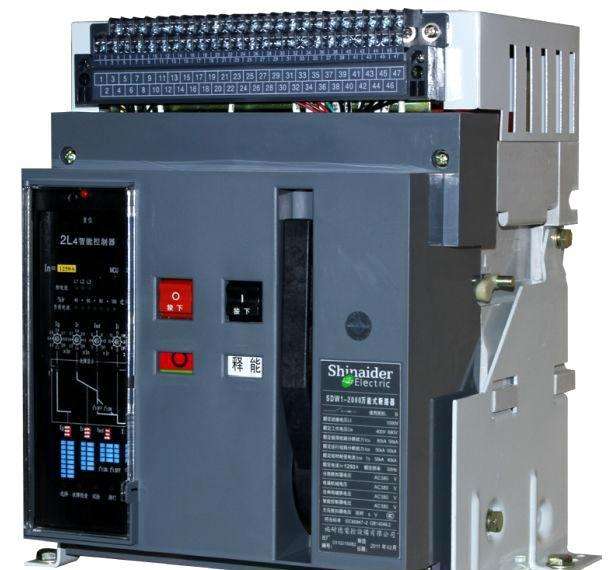

框架断路器的所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便,多用在电源端总开关。过电流脱扣器有电磁式,电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。手动及电动操作均有,随着微电子技术的发展,目前部分智能型断路器具有区域选择连锁功能,充分保证了动作的灵敏性和选择性。


2、塑壳断路器采用塑料化结构,特点是将断路器外壳、框架采用塑料压制而成,将触头、灭弧系统都放在绝缘小室中,防止相间短路,确保电弧向上喷出,保证触头系统可靠分断。



而框架断路器采用模块化结构,分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。每个部分都成为一个完整独立的部件,组装时只需1-2个螺钉即可将其固定,拆装十分方便有利于检修维护。


3、在额定电流上,塑壳断路器一般为630A(一些新产品可达到1600A)以下,而框架断路器的额定电流要大很多,一般为630A-6300A



另外在分段能力上,框架断路器要比塑壳断路器高。在实际应用中,800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器,630A以下的回路,一般使用塑壳断路器。



4、塑壳断路器产品种类繁多,其特点是结构紧凑,操作容易,功能比较简单,一般配置过流脱扣器和瞬时脱扣器,框架断路器则功能完善,特别是近年来单片机技术的应用,框架断路器向着高性能、易维护、网络化的方向发展。




以上内容从框架断路器和塑壳断路器的外观、保护功能、适应范围、类别分别做了区别介绍,希望以上介绍可以让大家在实际应用时选择合适的断路器起到帮助。
