为什么测试断路器很重要？

断路器可能会保持闲置数年，但如果发生故障，则必须在几毫秒内逐渐分离大千安的故障电流。断路器上发生的主要错误是行为不正确，线圈短路，机械连接损坏/磨损或绝缘材料。因此，需要定期仔细测试断路器。断路器在保护昂贵设备免受故障损坏方面发挥着至关重要的作用即以可靠的方式连接和断开电源; 这需要在安装期间进行现场测试以及在其使用寿命期间进行定期维护测试以证明其可靠性，以防止代价高昂的故障和甚至可能危及变电站安全的问题。因此，定期测试断路器的性能是任何维护策略中必不可少且具有成本效益的部分。

断路器型式测试

1.机械试验 - 机械能力型试验，涉及断路器的反复开合。断路器必须以适当的速度闭合和打开，并且在没有任何故障的情况下完成其分配的工作和功能。

2.热测试 - 进行热测试以检查断路器的热性能。由于在额定条件下通过极点流过额定电流，被测断路器会经历稳态温升。对于小于800A正常电流的电流，额定电流的温升不应超过40°，对于电流800A及以上的正常值，不应超过50°。

3.电介质测试 - 执行这些测试以检查电源频率和脉冲电压承受能力。工频测试保存在新的断路器上; 测试电压随断路器额定电压而变化。在脉冲试验中，对断路器采用特定值的冲击电压。对于室外回路，进行干湿试验。

4.短路测试 - 断路器在短路测试实验室中发生突然短路，并且在接通时，接触断开期间和电弧熄灭后，采用波形图来了解断路器的行为。特别参考制造和断开电流，对称和非对称的再起弧电压来研究波形图，并且有时在额定条件下测试开关设备。

断路器的预防性维护，检查和测试

预防性维护取决于断路器的运行条件。断路器的初步检查将查看污染断路器内部工作的颗粒物质。通常可以通过在断路器“关闭”和“开启”开关上翻转车床来清除累积的灰尘，从而处理颗粒的累积。

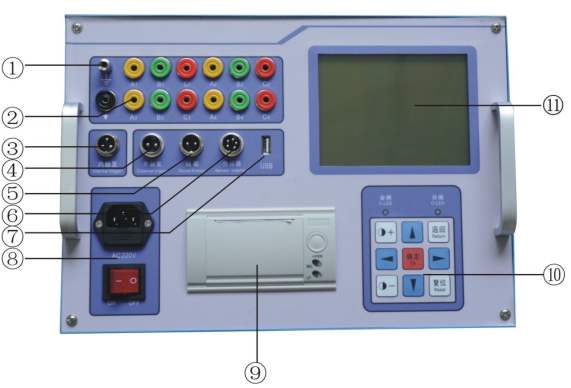

1、断路器跳闸测试

通过分析在断路器操作期间跳闸线圈消耗的电流，可以确定是否存在机械或电气问题。在许多情况下，这些问题可以进行本地化，以帮助找到根本原因。可选地，在操作期间监视跳闸电源的电压可以检测电池跳闸时出现的问题。

2、绝缘电阻测试

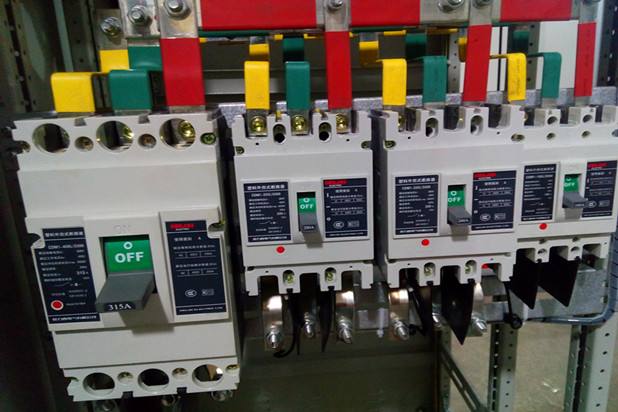

对于单个断路器电阻测试，应优选断开负载和线路导线。如果没有分离，测试值也将涉及连接电路的特性。电阻测试对于验证构成模制外壳断路器的绝缘材料是否正确运行至关重要。为了测试绝缘电阻，使用称为兆欧表的仪器。兆欧表仪器在给定的时间段内将已知的DC电压施加到给定的导线，以便测试该特定导线或绕组上的绝缘内的电阻。至关重要的是采用电压，因为当没有潜在差异报告时，用欧姆表检查的电阻可能不同。还应注意的是，如果施加的电压太高而绝缘不能承受，

3、连接测试

连接测试对于确保提供适当的电气连接以及识别由色差表示的过热痕迹非常重要。重要的是将电气连接正确安装到断路器上以防止和减少过热。

4、接触电阻测试

在长期使用后，断路器内的触点正常磨损。识别断路器内弱化痕迹的简单方法是量化断路器每个极的电阻。如果断路器上存在过大的毫伏压降，则断路器中的异常情况的指示（例如侵蚀和接触污染）是明显的。接触电阻测试对于确定断路器是否仍然适合运行非常重要。

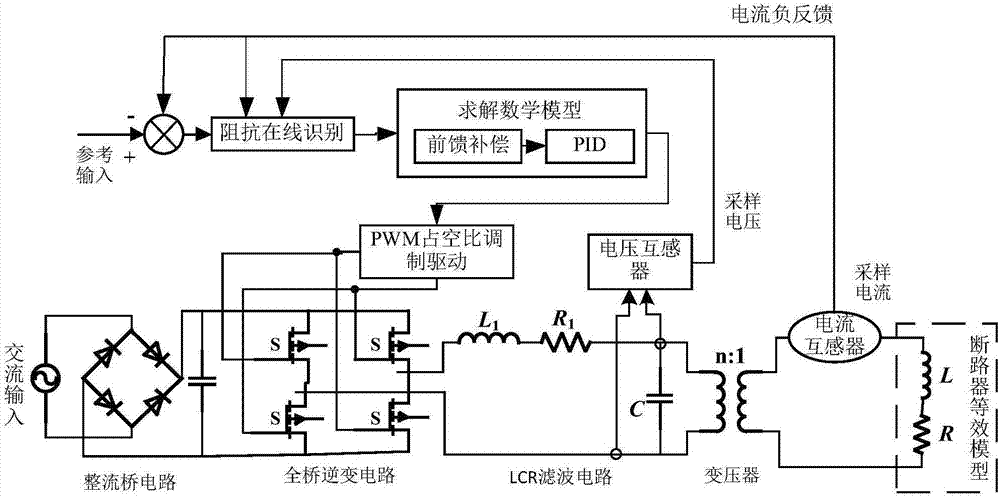

5、过载跳闸测试

可以通过将300％的断路器额定值输入断路器的每个极来测试断路器的过载跳闸组件，以确定它将自动打开。其动机是确保断路器能够运行。有关过载跳闸测试可接受的跳闸时间，请参阅NETA标准。在试图找出跳闸特性时，建议您参考制造商的手册。

6、瞬时磁性跳闸

在常规测试中，有必要发现磁特征是功能性的并且将使断路器跳闸而不是找到瞬时磁特征起作用的精确值。
