智能化高低压开关柜特性是什么,与传统开关柜区别分析

2020.06.28

随着电网基础设施建设和电力能源投入的发展,电气成套设备需求量逐年增加,产品升级换代速度加快,生产设备及加工工艺有了明显改进、电气设备智能化、一二次融合技术、集成一体化等设备性能有了明显的提高。



智能型开关柜是指高性能、高可靠性,具有一定自诊断和自动控制性能,并具有网络通信能力的柜子。那么智能化高低压开关柜特性是什么与传统开关柜区别都有哪些,接下来开关柜升级改造专家通意达为你解答。




1、元器件选用区别



传统的配电操控方式,主要是经过断路器、接触器、热继电器、熔断器、操控继电器、各种主令电器、互感器及各种电工外表(电流表、电压表、功率表、电能表等)组合成的开关操控柜来完成配电、操控、保护、监督等功能。这种传统的开关柜需要配有多种模仿指针外表及继电器;给出产、储存、修理带来极大不方便,而且以人工直接操作为主,无法完成计算机智能办理,关于较为杂乱的操控逻辑完成起来比较艰难。

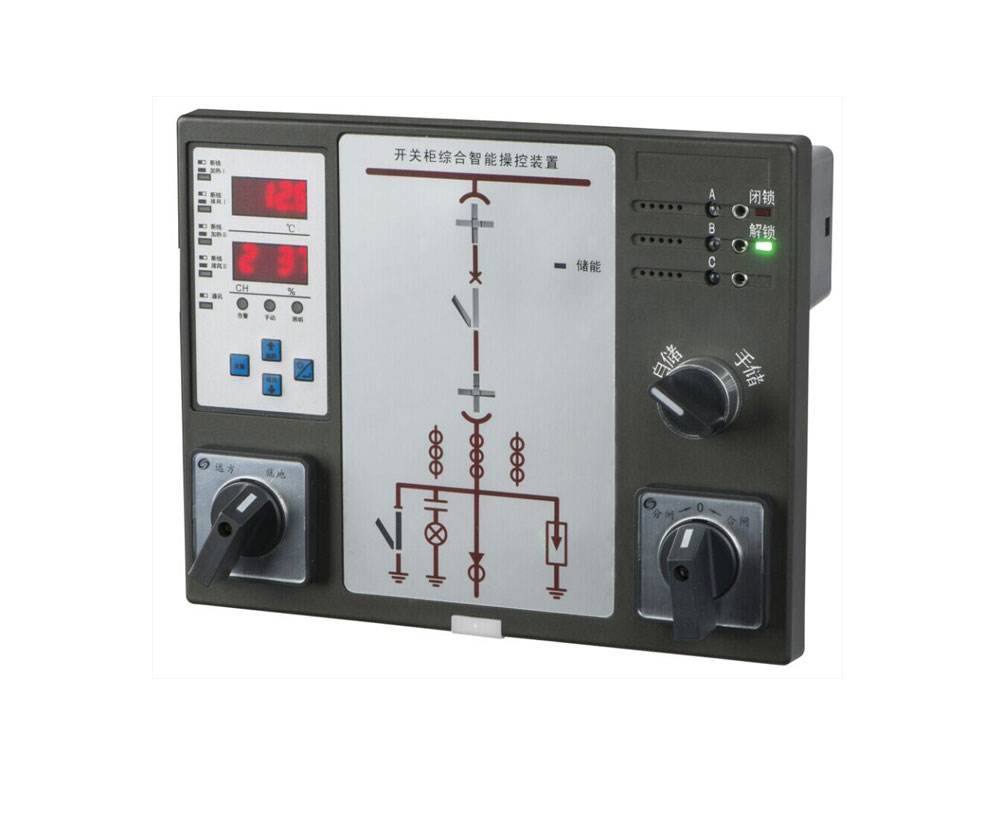

智能型开关柜选用了工控机主板和CPU集成ic,与新式的智能外表(网络电力仪、智能配电监控/保护模块等、网络I/O)进行合作,全方位的检验智能化开关柜的各类运作主要参数,包含环境湿度,工作压力,工作电压,各分路的运作情况这些,而且根据HMI综合性显示器。大幅度降低了对开关柜的室内空间要求。提升了开关柜的建筑容积率。并提高开关柜的互动交流和作用。





2、功能作用区别



传统式开关柜只能配电设备作用。而智能开关柜有安全工作,运作查询,和风险性警报的作用。进一步提高了安全系数,风险性大幅度降低。




①遥测:通过计算机实时对系统进行电压、电流、有功功率、无功功率、功率因数、频率等进行不断地采集、分析、处理、记录,显示曲线、棒图,自动生成报表。



②遥信:可以实时对开关的运行状态、保护动作等开关量进行监视,计算机实时显示和自动报警,并对各柜内开关的状态、事故跳闸、过流、速断、温度等动作进行实时记录、打印。



③遥控:通过计算机屏幕选择相应的站号、开关号、合/分闸等信息,并在屏幕上将要选择的开关的状态反馈回来,确认后执行,实时记录操作的时间、类型和开关号等。



④遥调:用于设定各种智能模块的运行参数,即计算机根据屏幕操作指令或计算机根据对系统的分析判断结果,对智能模块的设定值和故障保护值进行远程整定。





3、控制回路数量区别



传统式开关柜的控制回路非常少,占地大,智能开关柜由于选用的是高精的集成电路芯片,因此柜门容量进一步提高。可以适用大量的控制回路。起重电磁铁开关柜是选用磁路设计方案,其磁密磁密挺大,起重电磁铁开关柜的电磁线圈选用铝线电缆,电磁线圈保护板选用的是耐磨性好,耐冲击特性强的冷轧高锰钢板。这类厚钢板重量轻,耗能低,吊重大,使用期很长,绝缘层构造切合具体运用。

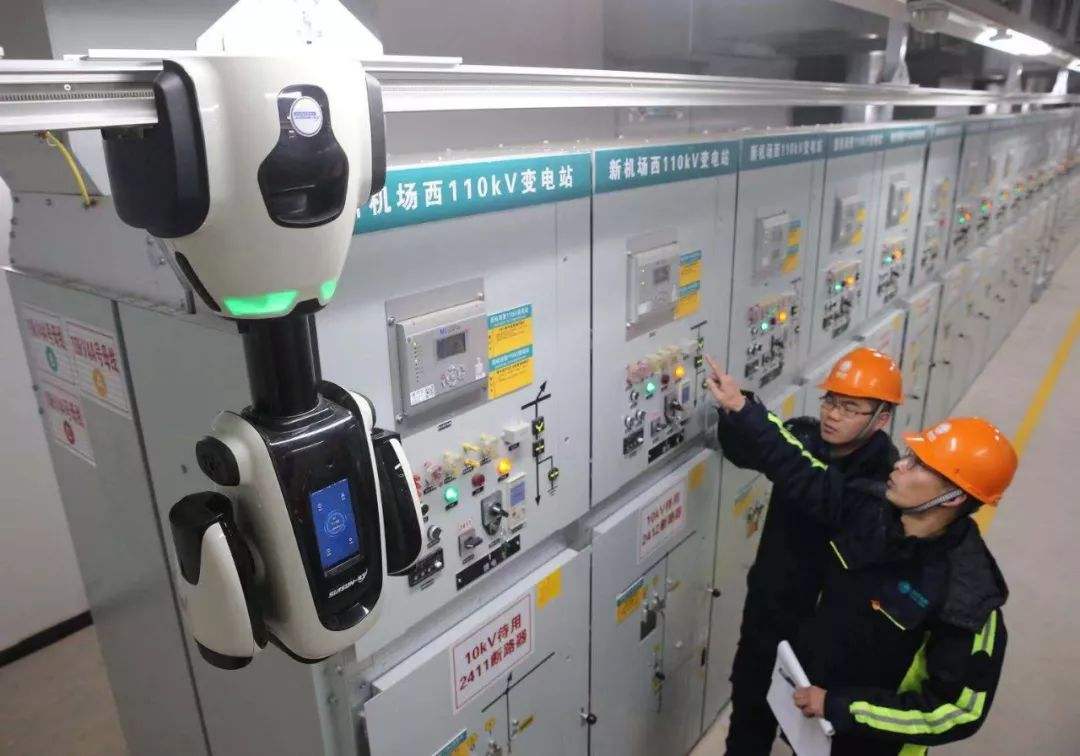

智能型开关柜革命性地改变了传统开关柜的概念;它可以满足电力工业未来的需求,具有预防/避免事故发生、强化企业内部能源考核、减少设备维护和检修时间、实现数据资源共享等诸多优点,为企事业单位的现代化管理提供了坚实、可靠的基础,“一次,终身受益”,真正保证用户的利益不受损害。 智能开关柜开辟了开关柜的新时代,它的多功能、数字化、网络化、智能化、结构紧凑、易于维护等特点深受大家的追捧。
