变压器漏感是什么，如何应对
2020.01.03 一、什么是变压器漏感
我们知道变压器主要是由初级线圈、次级线圈以及铁芯（也叫磁芯）组成。它是利用电磁感应的原理来改变交流电压的一种器件，理想的变压器没有损耗，但那只是理想情况下。
线圈所产生的磁力线不能都通过次级线圈，因此产生漏磁的电感称为漏感。指变压器初次级在耦合的过程中漏掉的那一部份磁通。
二、漏感的危害
漏感随着工作频率增大而增大，由于工频变压器（工频变压器的工作频率一般是指50HZ或60HZ;高频变压器的工作频率一般都在1KHZ以上，甚至上百KHZ），工作频率低，一般可以对于漏感的影响可以忽略不计，但是对于高频变压器来说，减少漏感则显得尤为重要，现在的开关电源频率要求越来越高，变压器已经成为衡量开关电源质量的一项重要指标，因为它对开关电源性能影响很大，因为漏感会使电路产生辐射干扰，对于整个开关电源产生干扰噪声，有些变压器加屏蔽了，可是还是会有一些干扰存在。
三、漏感产生的原因

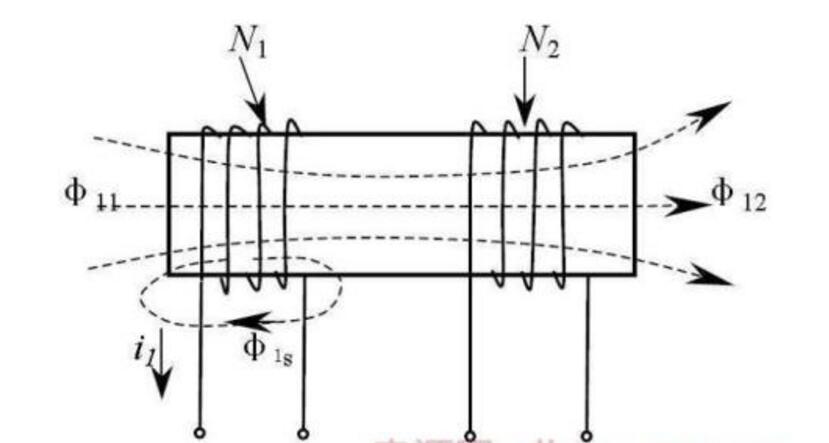

漏感的产生是由于某些初级（次级）磁通没有通过磁芯耦合到次级（初级），而是通过空气闭合返回到初级（次级）。
导线的电导率大约为空气电导率的109倍，而变压器用的铁氧体磁芯材料的磁导率大约只有空气磁导率的104倍。因此磁通在通过铁氧体磁芯构成的磁路时，就会有一部分漏入空气，在空气中形成闭合磁路，从而产生漏磁。而且随着工作频率的提高，所使用的铁氧体磁芯材料的磁导率会降低。因此在高频下，这种现象更为明显。
四、变压器漏感对整流电路影响
1）整流输出的负载两端电压Ud下降，且出现了换相重叠角。
2）整流电路的工作状态增多。
3）晶闸管的di/dt减小，电流变化率的减小有助于晶闸管的安全导通。
4）晶闸管电压在换相时出现缺口，产生正的du/dt，正的电压变化率会导致晶闸管误导通，因此要加上吸收电路。
5）换相时可能导致电网电压出现缺口，对电网造成干扰。
五、变压器减小漏感的方法
1、改变变压器绕制方法，采用类似“三明治”结构来绕制变压器，这样漏感会降低；
2、对于小功率变压器，可采用壳式铁芯，加以铁氧体为材料，可以增加屏蔽作用；
3、根据不同情况来确定线圈中绕组间的配置情况，交叉绕制能够增强彼此的耦合，最终减小漏感；
4、引出线的地方要中规中矩，尽量成直角等
六、漏感的测量方法

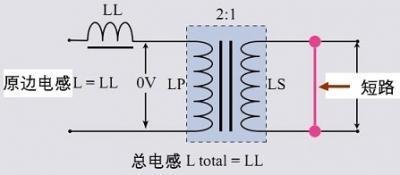

变压器的漏感的大小是衡量一个变压器是否良好的一个重要事项，因为变压器有初级线圈也有次级线圈，因此测量漏感时候一般是将次级绕组短路，测量初级绕组的电感，那么这个电感值就是初级到次级的漏感，同理将初级绕组短路，测试方法一样，
-
