随着经济的迅猛发展，各类电力电子设备广泛使用又引发了无功损耗、谐波污染、电压波动、三相不平衡等日趋严重的电能质量问题，直接困扰着企业的运行和经济的发展，耸立经济发展潮头的港口企业，不仅受到广泛使用的各类高低压变频设备产生的谐波影响， 还受到升降机起重机装卸机这类非线性快变负荷和冲击负荷的影响，导致无功补偿跟不上负荷变化，不仅增加了无功损耗降低了变压器的出力，还限制了机械设备的生产能力，而电力系统又是一个相互关联影响的网络，局部问题会引发整个供电网络的“健康” ，因此，可能的情况下，规模较大的港口企业对供电网络系统做一个的测试评估类的全面“体检”显得尤为必要！

一、谐波检测的意义：

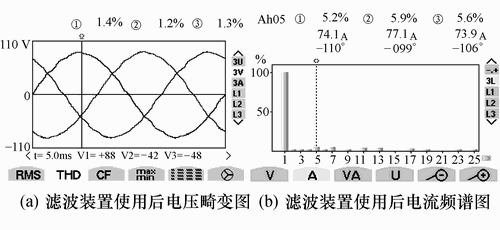

   通过电能质量的专业测试， 可以全面准确掌握了解整个供电网络系统的运行情况，能够定量分析企业电网系统存在的谐波含量、有功使用、无功损耗、功率因数、电压变动、闪变干扰、三相不平衡等具体参数指标，把各项参数输入到配套的电能质量分析软件，就能形成完整的电能质量分析报告，不仅能够准确反映整个电网系统的“健康”状况，而且能诊断出影响节能降耗的问题所在和能够优化治理到什么程度，工程技术人员就可据此提供谐波治理、无功优化、动态补偿等方面的实施方案， 帮助企业实现电网系统的安全平稳运行和节能降耗的发展目标，促进企业能耗成本的降低和经济效益的提高！

二、谐波测试评估的必要性

   无论是对系统内谐波进行彻底治理还是对关键设备进行谐波隔离净化，都需要了解掌握系统内谐波具体数据，如此才能精确地分析谐波隔离净化效果或谐波治理设备精确成本价格，因此建议用户先行谐波测试，再确定具体实施方案是更合理的。

   因为每个用户单位对谐波治理的决策机制不尽相同，存在谐波直接干扰生产线运行的单位对治理工作比较重视和迫切，正常是单位主要领导确定尽快进行治理，然后亲自或安排电力设备负责人来联系落实相关事宜，而有些用户单位存在的谐波干扰没有影响正常生产运行，只是存在一些偶然故障或潜在危害，尚未引起单位领导的足够重视，只是电力设备部门想进行一些了解尝试的想法，到底何时治理很难确定，因此对提供专业谐波治理服务的厂商来说也很难把握项目的进程，经常发生做了很多技术工作可是谐波治理项目就是没法推进。

三、谐波测试仪器作用　

　  谐波测试仪器：指用于检测谐波的仪器，也叫作谐波检测仪，又称谐波分析仪。绝大部分谐波测量仪器都使用傅立叶变换的方法来进行谐波测量。使用傅立叶变换进行谐波分析的前提是要求被分析的波形必须是一个周期波形，也就是说，使用傅立叶变换只能测量整数次谐波。极少数谐波检测仪可以检测分数谐波，测量分数谐波不能使用傅立叶变换的方法，测量分数谐波的具体方法随生产厂商的不同而有所不同，并且几乎都是进口的产品，国内开发的可以测量分数谐波的谐波检测仪目前只有一种。

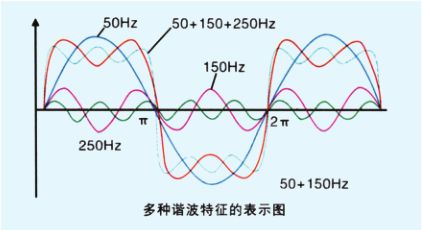

  谐波检测仪是一款监测电力系统中谐波能量的仪器。功能是收/发控制功能，通讯方式选择功能。当电网中的电压或电流波形非理想的正弦波时，即说明其中含有频率高于50Hz的电压或电流成分，我们将频率高于50Hz的电流或电压成分称之为谐波。当谐波频率为工频频率的整数倍时，我们将其称之为整数次谐波，这类谐波通常用次数来表示。例如：将频率为工频频率5倍（250Hz）的谐波称之为5次谐波，将频率为工频频率7倍（350Hz）的谐波称之为7次谐波，依此类推。大部分非线性负荷成生的谐波都是整数谐波 当谐波频率不是工频频率的整数倍时，我们将其称之为分数谐波。这类谐波通常直接使用谐波频率来表示。

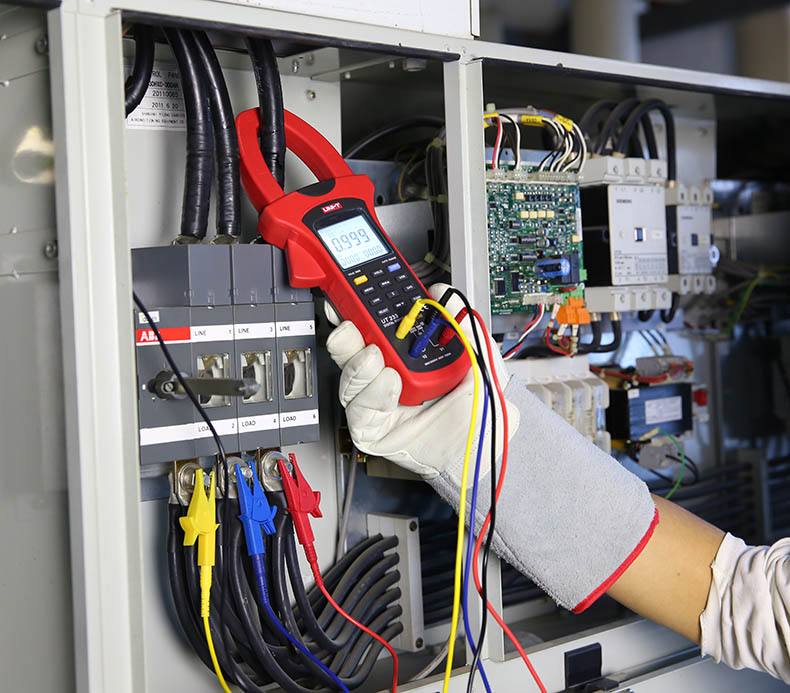

　　谐波电流电压测试仪谐波电流电压测试仪是一款型号为HWT-301，钳形CT方式的测试仪。

　　特点

　　1、简单方便测试综合~25次谐波，电流电压真有效值

　　2、高精度钳形CT，可作为漏电电流表使用

　　3、打作简便、轻量、低价格
