变压器质量判断，变压器的检验项目
2019.11.28变压器是用来变换交流电压、电流而传输交流电能的一种静止的电器设备。它是根据电磁感应的原理实现电能传递的。变压器就其用途可分为电力变压器、试验变压器、仪用变压器及特殊用途的变压器：电力变压器是电力输配电、电力用户配电的必要设备；试验变压器对电器设备进行耐压（升压）试验的设备；仪用变压器作为配电系统的电气测量、继电保护之用（PT、CT）；特殊用途的变压器有冶炼用电炉变压器、电焊变压器、电解用整流变压器、小型调压变压器等。变压器的质量，是通过检验来确定的。那么变压器怎么检验呢？

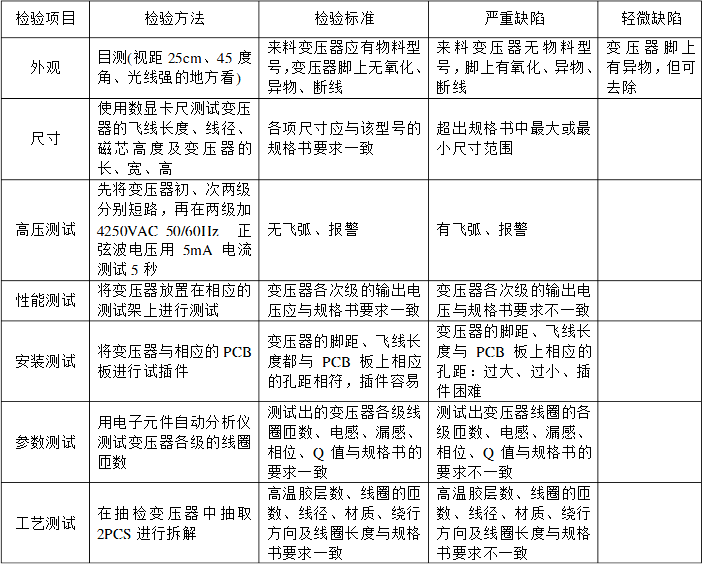

变压器的检验项目
1、外观
检验方法：目测(视距25cm、45度 角、光线强的地方看)
检验标准：来料变压器应有物料型号，变压器脚上无氧化、异物、断线
严重缺陷：来料变压器无物料型号，脚上有氧化、异物、断线
轻微缺陷：变压器脚上有异物，但可去除
2、尺寸
检验方法：使用数显卡尺测试变压 器的飞线长度、线径、磁芯高度及变压器的长、宽、高
检验标准：各项尺寸应与该型号的规格书要求一致
严重缺陷：超出规格书中最大或最小尺寸范围
3、高压测试
检验方法：先将变压器初、次两级分别短路，再在两级加 4250VAC 50/60Hz正弦波电压用5mA电流测试5秒
检验标准：无飞弧、报警
严重缺陷：有飞弧、报警
4、性能测试
检验方法：将变压器放置在相应的测试架上进行测试
检验标准：变压器各次级的输出电压应与规格书要求一致
严重缺陷：变压器各次级的输出电压与规格书要求不一致
5、安装测试
检验方法：将变压器与相应的PCB 板进行试插件
检验标准：变压器的脚距、飞线长度都与PCB板上相应 的孔距相符，插件容易
严重缺陷：变压器的脚距、飞线长度与PCB板上相应的孔距：过大、过小、插件困难
6、参数测试
检验方法：用电子元件自动分析仪测试变压器各级的线圈 匝数
检验标准：测试出的变压器各级线圈匝数、电感、漏感、 相位、Q值与规格书的 要求一致
严重缺陷：测试出变压器线圈的各级匝数、电感、漏感、相位、Q值与规格书的要求不一致
7、工艺测试
检验方法：在抽检变压器中抽取2PCS进行拆解
检验标准：高温胶层数、线圈的匝数、线径、材质、绕行方向及线圈长度与规格 书要求一致
严重缺陷：高温胶层数、线圈的匝数、线径、材质、绕行方向及线圈长度与规格书要求不一致
