变压器铁芯、绕组各有什么分类和作用

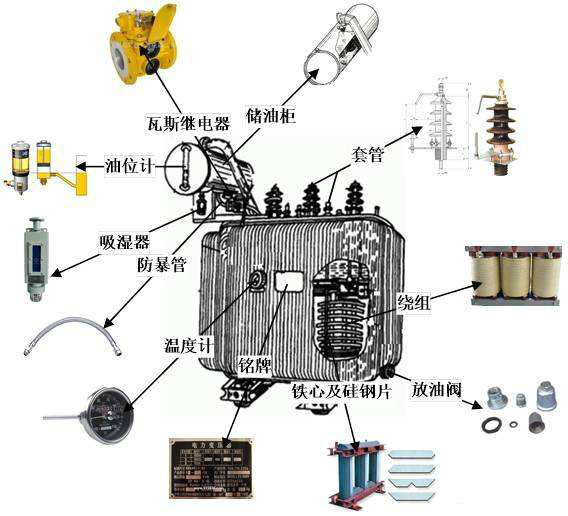

2019.11.22铁芯和线圈（绕组）是变压器的基本组成部分
1.变压器铁芯的分类和作用
变压器的铁芯一般可分为以下两类：
(1)壳式铁芯。这种铁芯截面一般为矩形，每芯柱带有2个旁轭，由于铁芯包围在绕组外，好像外壳一样，所以称为壳式。壳式铁芯的芯片规格少，铁芯紧固方便，旁铁轭有助于减少漏磁通引起的附加损耗。壳式铁芯也分单相和三相，三相壳式可以看成是由3个独立的单相壳式变压器并排放在一起组成的。
(2)芯式铁芯。这种芯柱的截面为分级圆柱形，绕组包围着芯柱，所以称为芯式，又称内铁式。此种铁芯的芯片规格较多，绑扎和夹紧要求较高，但绕组为圆筒形，绕制方便，短路稳定性好，且绕组与铁芯之间的绝缘也容易处理，所以得到了广泛的应用。目前我国生产的变压器一般都采用芯式铁芯。

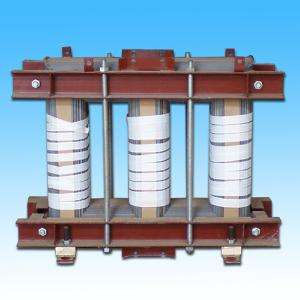

变压器是根据电磁感应原理制造的，铁芯是变压器的磁路，它是由导磁性能良好的硅钢片加工后叠装而成，使磁通很容易从铁芯中通过，以便进行电磁感应。铁芯主要的作用是起着电能转换的媒介，通过它和绕组匝数的配合，可以使变压器的输出电压得到升高或降低。同时，铁芯还是变压器的骨架，它套装着绕组，支撑着引线、木夹件、分接开关和其他一些组件。
2.变压器绕组的分类和作用
绕组通常分为层式和饼式两种：
绕组的线匝沿其轴向依次排列连续绕制的，称为层式绕组。一般层式绕组每层如筒状，所以由两层组成的绕组称双层圆筒式；由多层组成的称多层圆筒式。
绕组的线匝沿其径向连续绕制成一饼（段）状，再由许多饼沿轴向排列组成的绕组称为饼式绕组。它包括连续式、插入电容式和纠结式等。
介于层式和饼式之间的绕组有箔式绕组和螺旋式绕组。箔式绕组形式也如筒状，线匝是在轴向连续绕制的，一般情况下一匝就是一层，故可属于层式绕组。螺旋式绕组一般为每饼一匝，或两饼、四饼一匝，而各匝又沿轴向连续绕制，但形式是由各饼组成，故可属饼式绕组。
层式绕组结构紧凑，生产效率高，冲击性能好，但其机械强度差。饼式绕组散热性能好，机械强度高，适用范围大，但其冲击性能差。
变压器绕组的型式细分如下：
圆筒式——单层圆筒式、双层圆筒式、多层圆筒式、分段圆筒式。
箔式——一般箔式、分段箔式。
连续式——一般连续式、半连续式、纠结连续式。
纠结式——普通纠结式和插花纠结式。
螺旋式——单螺旋式（单半螺旋式）、双螺旋式（双半螺旋式）和四螺旋式。
交错式——由连续式或螺旋式线段交错排列而成。
绕组是变压器的电路部分，是由表面包有绝缘的铜或铝导线绕制而成，并套装在变压器的铁芯柱上。绕组有一次绕组和二次绕组之分，一次绕组为电源输入用，二次绕组为输出用。当一次绕组通过交变电流时，在铁芯中也相应的产生了交变磁通，根据电磁感应原理，一次绕组输入的能量通过铁芯传递到二次（输出）绕组，在制造中，可以通过改变一、二次绕组的匝数比来改变输出电压值，以满足用电单位的需要，同时也可以升高电压来进行远距离输电，减少能量在传输过程中的线路损耗。绕组应具有足够的绝缘强度、机械强度和耐热能力。
-
