配电柜安装的正确步骤

　　1、配电柜底座制作安装

　　配电柜底座一般用型钢制作，钢材规格大小根据配电柜的尺寸和重星而定。型钢先矫平矫直再下料。

  在柜体基础施工时应按照设计图纸的要求预制基础型钢架，钢架应做好充分的防腐处理，并按照图纸所标示位置，把预制好的基础型钢架安放在预留铁件上，用水准仪或水平尺找平、找正，在找平过程中，需用垫片的地方最多不能超过三片，允许偏差见表2.2，然后将基础型钢架、预埋铁件、垫片用电焊焊牢，最终基础型钢顶部宜高出抹平地面10mm。

　　基础型钢安装完毕后，应将接地线与基础型钢的两端焊接牢固，符合规范要求。

　　这一工序中最主要的任务就是保持配电柜基础的水平，是为了保证配电柜安装时的平直，成套柜柜体排列紧密、牢固，避免由于外力挤压造成配电柜变形，进而引起抽屉抽拉机构卡死，配电柜内各小室之间绝缘损坏，造成电气事故。

　　2、配电柜开箱检查

　　配电柜进入施工现场进行安装前，首先应开箱检查，一是要检查配电柜的型号规格是否符合设计图纸的要求，柜体外观及油漆面是否完整无损。二是要检查柜内电器元件是否完好。三是根据配电柜编号详细核对与设计的系统图和安装位置是否相符，各柜体、柜内回路及柜内接线是否整齐并符合规范要求等，然后再将主要检查内容填写在”设备开箱检查记录”里。

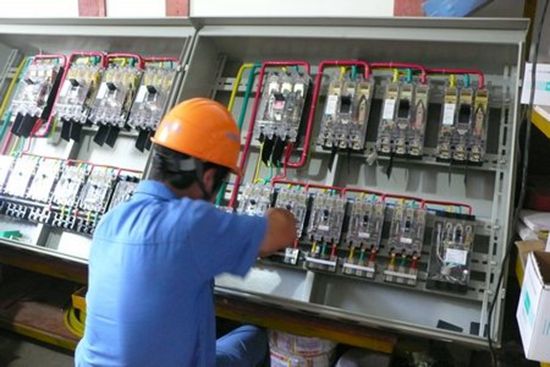

　　3、安装配电柜

　　配电柜平稳地安装到基础槽钢上，柜间用螺栓拧紧，找平、找正后与基础槽钢焊接在一起，盘柜要用6mm的软铜线与接地干线项链，作为保护接地。

  4、硬母线的安装

　　（1）线在支持绝缘子上的固定

　　低压母线用低压瓷瓶或塑料支持件固定。安装母线前，必须将母线支持架和支持绝缘子安装完毕。

　　（2）母线伸缩节

　　母线应按设计规定装设伸缩节，如无规定时一般应隔20m左右安置一个。伸缩节系用02-05mm厚的紫铜片或铝片制成。

　　（3）母线的排列与刷漆

　　母线的排列顺序应按设计规定，当设计未对母线排列提出明确要求时，可参照下列规定：

　　①母线垂直布置时，交流L1、L2、L3相的排列应由上向下，直流母线的正极在上，负极在下;

　　②母线水平布置时，交流L1、L2、L3相的排列应由内向外，直流母线的正负极排列由内向外;

　　③配电盘上水平布置的交流母线，由盘后向盘面排列为L1、L2、L3相;

　　④排列引下线时，交流L1、L2、L3相的排列应自左至右，直流正负极的排列应自左至右;

　　⑤全厂各变电所、各种不同电压等级配电装置的母线，其相位的配置都应相互-致;

⑥规定母线相序的统一排列方式，有助于运行操作人员的安全。

高低压配电柜安装注意事项

（1）配电柜安装在震动场所，应采取防震措施。

（2）柜本体及柜内设备与各构件间连接应牢固，主控制柜与继电保护柜、自动装置柜等不宜与基础型钢直接焊死。

（3）单独或成列安装时，其垂直度、水平度以及柜面不平度和柜间接缝的允许扁差按施工要求安装。

（4）端子箱安装应牢固，封闭良好，安装位置应便于检查;成列安装时应排列整齐。

（5）柜的接地应牢固良好。装有电器的可开启的柜门，应以软导线与接地的金属架构可靠地连接。

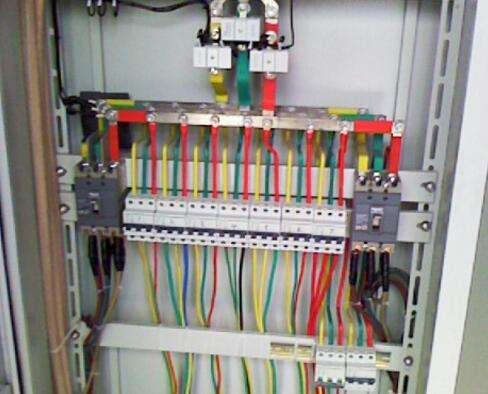

（6）柜内配线整齐、清晰、美观、导线绝缘良好，无损伤，柜的导线不应有接头;每个端子板的每侧接线-般为一根，不得超过两根。

（7）柜内配线应采用截面不小于1.5mm、电压不低于400V的铜芯线。

（8）柜内敷设的导线符合安装规范的要求，即同方向导线汇成一束捆扎，沿柜框布置导线;导线敷设应横平竖直，转弯处应成圆弧过渡的直角。

（9）橡胶绝缘芯线弓进出柜内、外应外套绝缘管保护。

（10）配电柜安装好后，柜面油漆应完好，若有损坏，应重新喷漆。低压配电柜是企业重要的电气设备，安装完之后需每年对其体检和保养，以确保低压配电柜的正常和安全运行。
