晃电是指因雷击、短路或其他原因造成的电网短时电压波动或短时断电的现象。供电系统产生晃电的基本类型有：电压骤降、骤升、短时断电、电压闪变。

晃电的概念

  电力系统在运行过程中，由于外部线路受到雷击、瞬时短路等故障造成企业内部电网相邻线路短路故障、大型电动机起动等原因，会造成电压瞬间较大幅度波动后恢复，这种现象通常称为“晃电”。

晃电一般有以下几种情况：

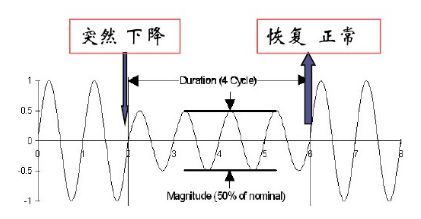

1）电压骤降、骤升。持续时间0.5个周期至1min，电压上升至标称电压的110%~180%，或下降至标称电压的10%~90%。

2）电压闪变。电压波形包络线呈规则的变化或电压幅值一系列的随机变化，一般表现为人眼对电压波动所引起的照明异常而产生的视觉感受。

3）短时断电。持续时间在0.5个周期至3s的供电中断。

晃电的危害

晃电造成的危害主要包括以下几种。

1）由于晃电造成电压降低，运行的电机在保证相同出力的条件下，电流随之增大，容易引起电机绕组过热，空气开关、接触器触头发热等，从而引发设备故障。

2）在使用变频器控制的场合，由于一般的变频器都具有过压、失压和瞬间停电的保护功能，在电源晃电较为强烈时，有可能使变频器来低电压保护停止运行。

3）晃电发生时，由于电压的降低，可能会使接触器线圈对铁芯的吸力小于释放弹簧的弹力使接触器释放，从而造成大量电动机的跳闸，严重威胁装置安全生产。

4）由于现代化工矿企业生产装置的规模越来越大，晃电持续时间虽然比较短，但对生产的影响却十分巨大。瞬间的电压波动将造成大量电动机跳闸，设备停机。电网电压恢复后电机不能自行恢复运行，导致连续生产过程紊乱，并有可能造成生产及设备事故。对于大型装置来说，如果人工进行恢复，花费的时间比较长，而对于一些无人值守的装置，恢复的时间就更长。这对于石油、化工等连续生产装置来说，产生的诸如安全、环保、废品、原料浪费、产量降低、效益低下等一系列损失是非常巨大的。

如何应对电网的晃电现象呢？

（1）控制系统串入UPS，接触器等使用直流接触器。瞬时电压低，想解决真的需要在控制回路加装在线式UPS，或是继电器接触器都使用直流线圈的，毕竟开关电源输入的电压范围比较宽，此外又加了滤波电容，对于瞬间的电压升降影响不大。

用交直流通用线圈的接触器，西门子就有而且不贵，将控制电压整为直流，加大的滤波电容，这样可以避免瞬时掉电时，接触器跳掉。3RT6076-6AP36 500A DC220V线圈的，3RT5056-6AP36 185A，还有不少其他电流规格的。用二极管将220V交流电整流即可，电容可用100μF/400V电解电容，具体应该根据线圈的阻抗算一下放电常数。

使用ABB的F系列，现在好像是AF系列接触器。此接触器的特点是交直流通用，宽电压，电子式控制线圈，可抗电压波动。比如220v线圈的接触器来说，一般普通接触器在60%电压即160V左右时线圈释放，而ABB的AF系列大概在50v左右时才释放。

（2）增加零压继电器。为了防止设备在晃电时，接触器吸合不可靠，发生人和设备事故。一般的解决办法就是增加零压继电器。零压继电器就是欠压继电器，当电压低于设定值是，继电器不工作，相对于低压保护。

原理是在设备的接触器动作之前，先要通过零压继电器的点吸合后，才能够工作。在发生晃电的时候，零压先掉；之后所有的电器元件都掉，设备停止运行。在电压高了，所有的电器控制的条件，必须先使得零压继电器人为的吸合，才能够动作。避免了人和设备的事故发生。

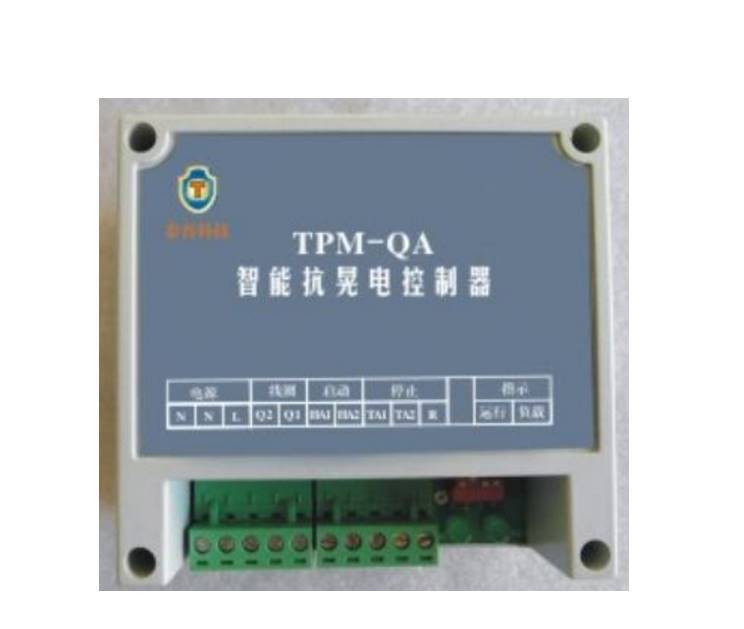

（3）使用专用的防晃电接触器。希望在晃电出现时,接触器不要立即释放,也不要工作在临界弹跳区,这就要接触器能够避开这些情况的出现。那么，我们可以称具有延时释放\避开弹跳区的接触器为防晃电接触器。

防晃电接触器增加了控制模块。正常状态下，控制模块处于储能状态，接触器的吸合和释放与常规接触器一样，当电网波动瞬时失压、失电（俗称晃电）使电压降到接触器的维持电压以下时，控制模块开始工作，以储能释放的形式保持接触器继续吸合，主触头保持不脱扣时间0~3秒钟躲过晃电时间。当电源电压恢复后，控制模块又转入储能状态。

现在的防晃电接触器有的已不需要更换接触器了，对于部分品牌的接触器可以直接增加控制模块即可。但使用时要注意，控制模块受感应电压影响很大，所以感应电压大的场合需采取措施或不用。
