随着变频器广泛应用于各行各业，变频器的故障处理及维修工作越来越重要。特别是西门子变频器进入中国市场较早，应用广泛。通意达小编总结了一些西门子变频器维修过程中的心得，和大家分享。

西门子变频器故障维修常用检查办法

1.直观检查法

就是发挥人的手、眼、耳、鼻的感知器官来寻找出故障原因。这种方法常用并且首先使用。“先外再内”的维修原则要求维修人员在遇到故障时应该先采用望、闻、问、摸的方法，由外向内逐一进行检查。有些故障采用这种直观法可以迅速找到原因，否则会浪费不少时间，甚至无从下手。利用视觉可以线路元件的连接是否松动，断线接触器触电是否烧蚀，压力是否时常，发热元件是否过热变色，电解电容是否膨胀变形，耐压元件是否有明显的击穿点。上电后闻一闻是否有焦糊的味道，用手摸发热元件是否烫手。很重要的是还要问,问用户故障发生的过程,有助于分析问题的原因,便于直接命中要害.有时问问同行也是个捷径。

2.破坏检查法

就是采取某种手段，取消内部保护措施，模拟故障条件破坏有问题的器件。令故障的西门子变频器或区域凸现出来。首先声明这种方法要有十分的把握来控制事态的发展，也就是维修者心理要明了最严重的破坏程度是什么状态，能否接受最严重的进一步损坏，并且有控制手段，避免更严重的破坏。

3.刷洗检查法

很多特殊的故障，时有时无，若隐若现，令人无法判断和处理。这时就可以用清水或酒精清洗电路板，同时用软毛刷刷去电路板上的灰尘，锈迹，尤其注意焊点密集的地方，过孔和与0伏铜层接近的电路也要清洗干净，然后用热风吹干。往往会达到意想不到的效果。至少有助于观察法的应用。

4.原理分析检查法

原理分析是故障排除的最根本方法，其他检查方法难以奏效时，可以从电路的基本原理出发，一步一步地进行检查，最终查出故障原因。运用这种方法必须对电路的原理有清楚的了解，掌握各个时刻各点的逻辑电平和特征参数（如电压值、波形），然后用万用表、示波器测量，并与正常情况相比较，分析判断故障原因，缩小故障范围，直至找到故障。

5.报警参数检查法

所有西门子变频器都以不同的方式给出故障指示，对于维修者来说是非常重要的信息。通常情况下，变频器会针对电压、电流、温度、通讯等故障给出相应的报错信息，而且大部分采用微处理器或DSP处理器的变频器会有专门的参数保存3次以上的报警记录。

西门子（SIEMENS）变频器维修常见故障案例

西门子变频器维修实例1:

西门子MMV 6SE3221 4.0kW变频器维修

静态测量逆变模块正常，整流模块损坏。

   故障分析与判断：整流模块损坏通常是由于直流负载过载、短路和元件老化引起的。

   测量PN之间的反向电阻值(万用表正表笔接N，负表笔接P)，可以反映直流负载是否有过载短路现象。测出PN间电阻值为15052，正常值应为几十千欧，说明直流负载有过载现象;逆变模块是正常的，可以排除;检查滤波大电容、均压电阻正常;测制动开关器件损坏短路，拆下制动开关器件测PN间电阻值正常。

   更换制动开关器件，变频器恢复工作。该故障可能是由于变频器减速时间设定过短，制动过程中产生较大的制动电流损坏制动开关器件VT造成的。当制动开关器件损坏短路后，制动电阻直接置于PN之间，产生较大的电流(约为额定电流的1/2)。

   变频器在运行过程中，整流模块的负载电流是正常负载电流与制动电阻上流过的电流之和，整流模块长期处于过载状况下工作而损坏。在生产工艺允许的情况下，增大减速时间可以避免此故障再次发生。

西门子变频器维修实例2:

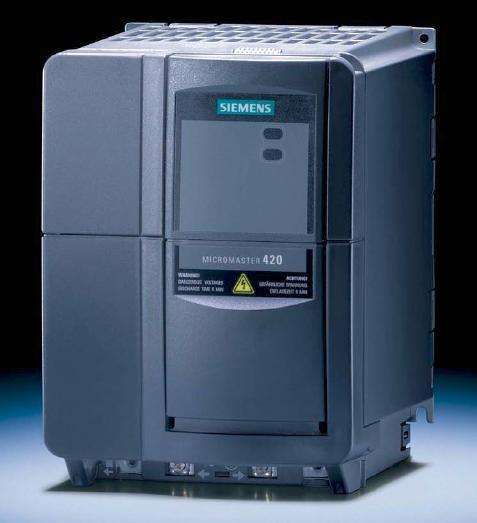

西门子MM420变频器维修37kW

静态检测逆变模块正常，整流模块损坏。

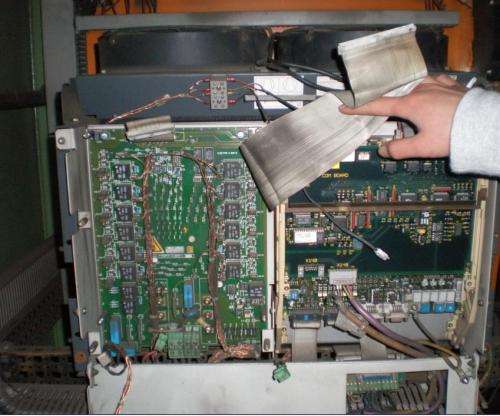

   检测PN间反向电阻小于正常值。拆开变频器发现滤波大电容组合印制电路板上有滤波大电容器流出的液体痕迹，进一步检查有两只滤波大电容器损坏流液，有严重漏电现象。更换电容器，清洗滤波大电容组合印制电路板，再测PN间反向电阻值正常，变频器恢复正常工作。如按要求进行日常检查和定期检修工作，这种故障就可以避免。

西门子变频器维修实例3:

西门子MM430变频器维修11 kW

静态检测逆变模块正常，整流模块损坏。

   测量PN间反向电阻值在正常范围内，在主回路部分也未发现异常，初判为整流模块自然老化损坏。但在清洗、检查过程中，发现驱动电路中有元件损坏的迹象，进一步测量有一个元件损坏，导致驱动输出始终是高电平。

   更换整流模块，修复驱动电路。变频器在运行过程中突然有一路驱动电路损坏，使输出始终维持高电平，致使这一桥臂上的2个逆变开关器件同时导通而形成短路大电流。整流模块首先损坏，失去高压直流电，避免了逆变模块的损坏。
