浅谈断路器的科学布局及正确安装办法
2019.10.08首先来了解一下什么是断路器。断路器是指我们家居生活中能够控制电流通断的设备，主要作用是保护线路、电器设备以及人，是电气安全里的重要组成部分。
断路器的布局
经常听说有人整个的家庭电路只安装一种断路器来控制家庭电流的通断。这种做法其实是错误的做法。
如果整个线路只安装空气开关来控制电流通断，那么整个家居生活就缺少了漏电保护，电器或是线路漏电的时候我们都不得而知，整个家庭都处于一个极大的安全隐患之中。
如果整个线路只安装漏电保护开关来控制电流通断，虽然会安全许多，但只要家里的一个用电器发生漏电，那么配电箱里的总开关就会跳闸，形成一有漏电全家没电，没有照明来解除危机。
正确且科学安全的做法，是同时安装空气开关和漏电保护开关，并且用空气开关作为总开关，控制家庭用电的总回路和相对固定的用电设备，例如照明、空调等线路。而漏电保护开关作为支路开关，控制相对移动用电设备，照明厨卫电器、客厅电器等的插座，防止触电事故。
断路器安装方法

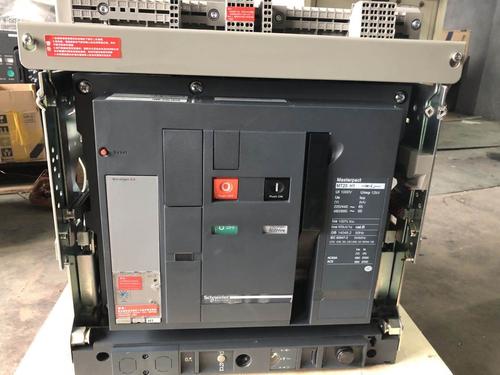

板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。
插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且方便。由于插、拔需要一定的人力。因此中国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。
-
