变压器的主要技术参数及含义你都了解到吗？

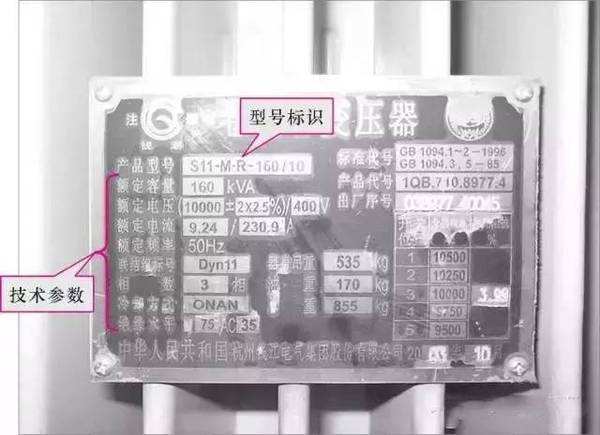

2019.09.24变压器铭牌上标记着变压器的型号及各种额定数据，只有读懂铭牌上参数的实际意义，才能正确使用变压器。变压器铭牌上主要包括：变压器的型号、变压器的额定容量、额定电压、额定电流、额定频率和温升等。此外，铭牌上还标有变压器的相数、连接组标号、接线图、短路电压百分值、变压器的运行及冷却方式等。
变压器的主要技术参数有哪些？
1）额定容量
指变压器在厂家额定电压、额定电流连续运行时所输送的容量。额定容量是指变压器的视在功率，以V.A、kV.A、MV.A为单位。
2）额定电压
指变压器长时间运行所能承受的工作电压，单位为V、kV。
3）额定电流
指变压器在额定容量下允许长期通过的工作电流，单位为V、kA。
4）容量比
指变压器各侧额定容量之比。
5）电压比
指变压器各侧额定电压之比。
6）短路损耗（铜损）
将变压器的二次绕组短路，变压器一、二次电流流过一、二次绕组，在绕组电阻上所消耗的能量之和。铜损与一、二次电流的平方成正比。
7）空载损耗（铁损）
指变压器在二次侧开路、一次侧施加额定电压时，变压器铁芯所产生的有功损耗，单位为W、kW。铁损包括励磁损耗和涡流损耗。
8）空载电流
指变压器在额定电压下空载运行时一次侧通过的电流（不是指合闸瞬间的励磁涌流峰值，而是指合闸后的稳态电流）。
9）百分比阻抗(短路电压、抗阻电压)
指变压器二次绕组短路，使一次侧电压逐渐升高，当二次绕组的短路电流达到额定值时，一次侧电压与额定电压比值的百分数。
10）连接组别
用一组字母和时钟序数表示变压器低压绕组对高压绕组相位移关系和变压器一、二次绕组的连接方式。
11）额定频率
我国规定标准工业频率为50Hz。
12）额定温升
变压器内绕组或上层油的温度与变压器外围空气的温度（环境温度）之差称为绕组或上层油的温升。我国标准规定：绕组温升的限值为65℃，上层油温升的限值为55℃，并规定变压器周围的最高温度为40℃。因此，变压器在正常运行时，上层油的最高温度不应该超过95℃。
13）额定冷却介质温度
对于风冷却的变压器，额定冷却介质温度指的是变压器运行时，其周围环境中空气的最高温度不应超过40℃，以保证变压器额定负荷运行时，绕组和油温度不超过额定允许值。
-
