有关成套设备部分符号含义
2019.09.23低压BSL：B表示低压；S表示双面维护；L表示动力。GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：
GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。电路图有一次系统图、电气平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

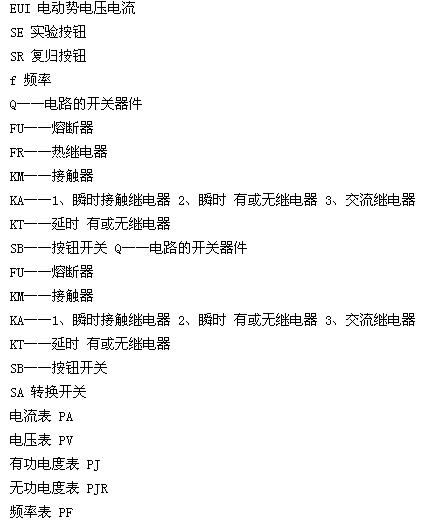

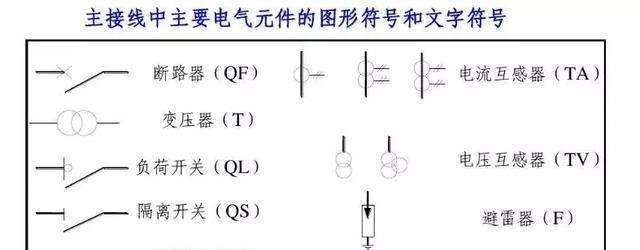

在电气施工图中的部分常见符号含义：
U：电压，单位“V”
I：电流，单位“A”
R：电阻，单位“Ω”
U：额定电压
UE：额定工作电压
UI：额定绝缘电压
UC：额定辅助电路电压
IE：额定工作电流
I：电流瞬时值
ICW：额定短时耐变电流
COSΦ：功率因素
AC：交流
DC：直流
IP：外壳防护等级
PE：保护导体
N：中性导体
PEN：接地的中性导体
安全工作电压：50V
安全工作电流：30MA
安全工作电阻：1700Ω
-
