电气知识：配电室基本都有哪些配电柜组成？

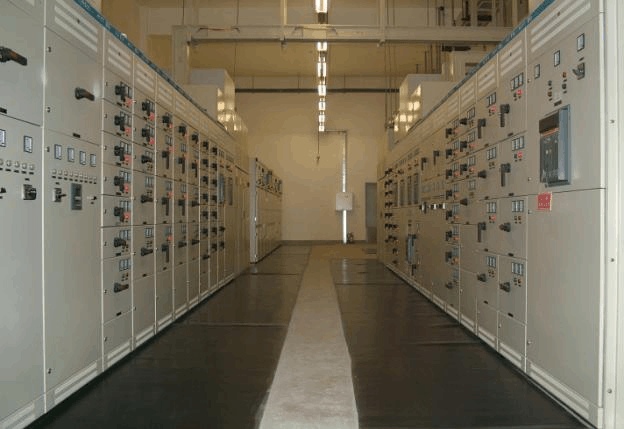

2019.09.19配电室是指带有低压负荷的室内配电场所，主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置。10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。高压配电室一般指6kV-10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。那么一套完整的配电室基本由哪些配电柜组成的呢？一起来了解下。
开闭所
开闭所从字面上理解为只含纯粹开关设备的电气场所，它对电能只起分流作用，不改变进出线的电压等级。是设有配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。
出线柜
也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
进线柜
又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
PT柜
电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
隔离柜
是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
母线联络柜
也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
电容器柜
也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏。
-
