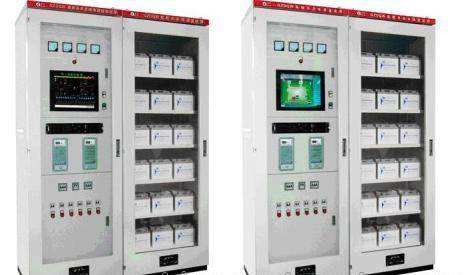

直流屏充电模块的主要功能是实现AC/DC变换，还有系统控制、告警等功能，是直流屏最重要的一外部分，它的运行头部直接决定着直流屏乃至整个变电站系统运行的好坏。多大容量的直流屏选配多大的充电模块，其选用也直接决定着直流屏日后的工作性能，下面我们就用案例来解说一下直流屏的充电模块应该如何配置。

直流屏充电模块应该如何配置

  计划公式：充电模块的输出电流=0.1*C10+常用负荷+备份，C10指的是常规的电池10小时的放电量（一般的直流屏都是按10小时放电量来生产的）。

例：一个10KV高压开关站、全站一共有15面带真空断路器的高压开关柜，采用100AH的直流屏、选用多少A的模块比较适合？需要几个？

计算前说明：不常交流停电的直流屏浮充可以选择0.05倍左右的电池容量，那么100AH的直流屏就可以选择100*0.05=5A的模块，如果经常停电的话，用用0.1倍容量比较合理，也就是100*0.1=10A

如果采用5A的模块，按照上面的公式，就需要至少三个5A的模块，两个5A的模块均充电时使用，一个5A的模块为备用模块，还得根据情况，配一台常用负荷的模块（如常用负荷电流为3A。就再配一个3A的模块）

如果采用10A的模块，就必备得2个10A的模块、一个充电用，一个备用，再备一个常用负荷的模块。 这只是按10小时放电量要选配直流屏模块的，具体的情况，还需要看直流屏的延时供电时间决定，具体情况，“直流屏延时供电时间如何计算来”

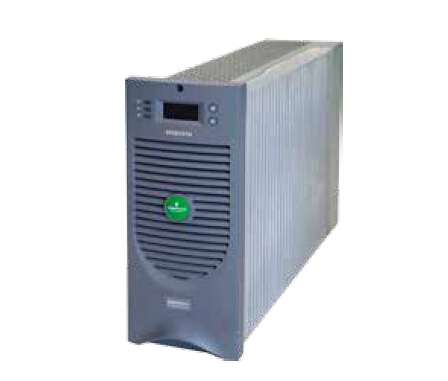

直流屏充电模块常见故障及检修

一、直流屏充电模块保护：

   ①充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认；

   ②机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护；

   ③机房环境温度过高，也将导致充电模块过热保护。

二、直流屏充电模块故障：

   ①充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常；

   ②不合理的电压调整可能导致模块充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音）， 然后重新整定模块的输出电压。

三、直流屏充电模块不均流：

   ①没有连接均流线，可能导致不均流；

   ②控制模块和合闸模块之间不可以均流；

   ③断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流；

四、直流屏充电模块通讯中断：

   ①充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断；

   ②充电模块类型设置（有级限流和无级现流）将导致监控模块通讯中断；

   ③充电模块地线连接不良或者没有连接可能导致充电模块通讯中断；

   ④充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决；

   ⑤监控模块中错误的串口号码设置将导致充电模块通讯中断；

   ⑥充电模块的地址要求从0开始设置，地址要求连续设置。

五、直流屏充电模块半载输出：

   部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。

六、直流屏充电模块电压输出无法达到设定的电压：

   ①充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值；

   ②电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。
