建筑电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

   要做到会看图和看懂图，应当了解建筑电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识图的基本方法和步骤等相关知识。

一、电气工程图常用的图形符号

   图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。熟悉和掌握“语言”是十分关键的。对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。

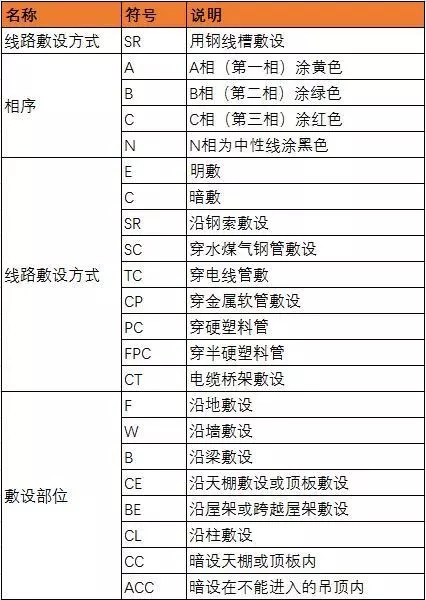

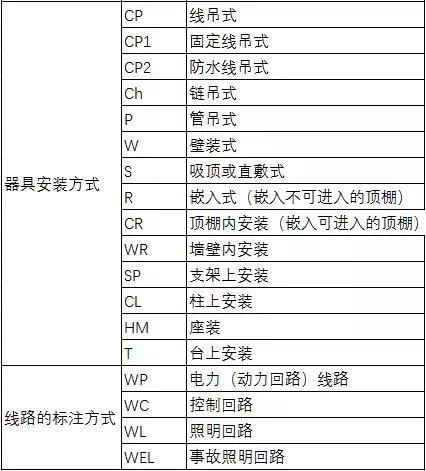

   一般来说，电气工程图常用的文字符号包含表示相序、线路敷设方式、敷设部位、器具安装方式、线路标注等文字符号。

二、读图的方法和步骤

（一）读图的原则

   就建筑电气施工图而言，一般遵循“六先六后”的原则。即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。

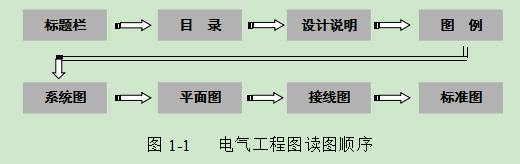

（二）读图的方法及顺序（见图1-1）

（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。

（2）看目录：了解单位工程图纸的数量及各种图纸的编号。

（3）看设计说明：了解工程概况、供电方式、以及安装技术要求。特别注意的是有些分项局部问题是在各分项工程图纸上说明的,看分项工程图纸时也要先看设计说明。

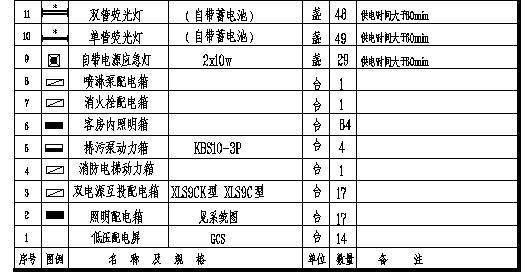

（4）看图例:充分了解各图例符号所表示的设备器具名称及标注说明。

（5）看系统图: 各分项工程都有系统图，如变配电工程的供电系统图，电气工程的电力系统图，电气照明工程的照明系统图，了解主要设备、元件连接关系及它们的规格、型号、参数等。

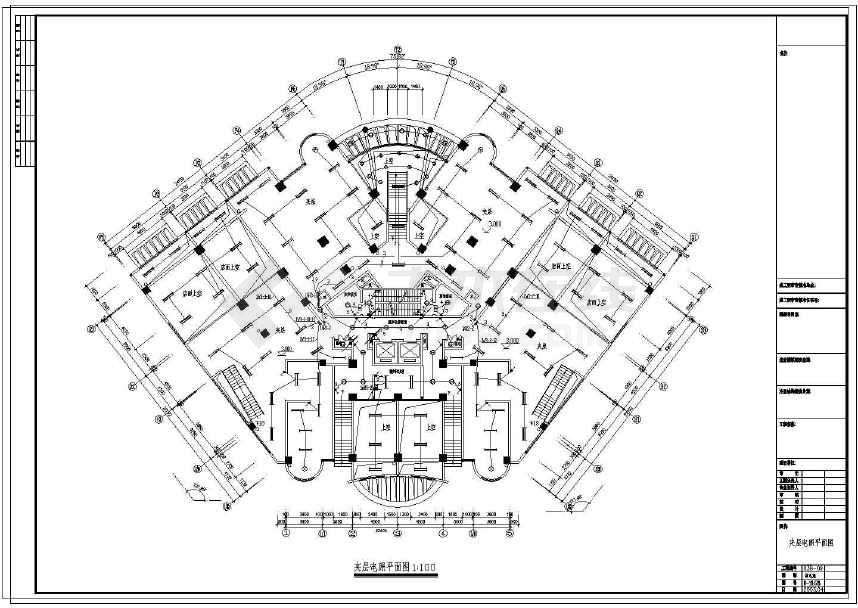

（6）看平面图：了解建筑物的平面布置、轴线、尺寸、比例、各种变配电设备、用电设备的编号、名称和它们在平面上的位置、各种变配电设备起点、终点、敷设方式及在建筑物中的走向。

（7）读平面图的一般顺序（见图1-2）

  看电路图、接线图：了解系统中用电设备控制原理，用来指导设备安装及调试工作，在进行控制系统调试及校线工作中，应依据功能关系上至下或从左至右逐个回路地阅读， 电路图与接线图端子图配合阅读。

（8）看标准图：标准图详细表达设备、装置、器材的安装方式方法。

（9）看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格、数量，是编制施工方案、编制预算、材料采购的重要依据。

（三）读图注意事项

就建筑电气工程而言，读图时应注意如下事项：

（1）注意阅读设计说明，尤其是施工注意事项及各分部分项工程的做法，特别是一些暗设线路、电气设备的基础及各种电气预埋件更与土建工程密切相关，读图时要结合其他专业图纸阅读；

（2）注意系统图与系统图对照看，例如：供配电系统图与电力系统图、照明系统图对照看，核对其对应关系；系统图与平面图对照看，电力系统图与电力平面图对照看，照明系统图与照明平面图对照看，核对有无不对应的错误。看系统的组成与平面对应的位置，看系统图与平面图线路的敷设方式、线路的型号、规格是否保持一致；

（3）注意看平面图的水平位置与其空间位置；

（4）注意线路的标注，注意电缆的型号规格、注意导线的根数及线路的敷设方式；

（5）注意核对图中标注的比例。
