为了保证计算机的正确、安全运行，我们对供电电源提出了越来越严格的要求，而UPS就是针对这一要求而设计发展普及起来的一种供电系统（Uninterruptible Power System）称为“不间断电源系统”或“不停电供电系统”简称UPS。

ups电源的四种工作方式

1、正常运行方式

ups电源系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，而后对电池充电，以备电力中断时使用；需强调的是不间断电源系统并不是停电时才会工作，如遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，ups系统都处于工作状态，为负载设备提供稳定且干净的电力。

2、旁路运行方式

当在线式ups遭遇电源超载、旁路命令(手动或自动)、逆变器过热或机器故障，ups电源一般将逆变输出转为旁路输出，即由市电直接供电。由于旁路时，ups输出频率相位需与市电频率相位相同，因而采用锁相同步技术确保ups电源输出与市电同步。旁路开关双向可控硅并联工作方式，解决了旁路切换时间问题，真正做到了零时间切换，控制电路复杂，一般应用在中大功率ups电源上。如ups过载时，必须人为减少负载，否则旁路短路器会自动切断输出。

3、电池工作方式

一旦市电发生异常时，将储存于蓄电池中的直流电转换为交流电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力，供给负载继续使用，达到持续供电功能。ups电源系统的电力来源是电池，而电池的容量是有限的，因此ups系统不会像市电能持续不断供应电力，所以无论多大容量的不间断电源系统，在其满载的的状态下，其所供电的时间必定有限，若要延长放电时间，须购买长延时ups电源。

4、旁路维护方式

当ups电源进行检修时，通过手动设置旁路保证负载设备的正常供电，当维修操作完成后，重新启动ups电源，此时的ups电源转为正常运行。

   任何设备的良好运营，均有赖于正确的操作使用和必要的维护保养，UPS电源也是如此。因为不正确的操作使用导致UPS电源不正常、故障的事例时有发生。

UPS电源常见故障现象的分析处理

问题一：有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出。

　　故障分析:从现象判断为蓄电池和逆变器部分故障，可按以下程序检查:

　　1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

　　2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

　　3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

　　4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因;

　　5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏

　　上述排故顺序也可倒过来进行，有时能更快发现故障。

问题二：逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有:

　　1、过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用;

　　2、脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏;

　　3、功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

问题三：蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去

　　故障分析:从现象判断为蓄电池或充电电路故障，可按以下步骤检查:

　　1、检查充电电路输入输出电压是否正常;

　　2、若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;

　　3、若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

问题四：UPS电源开机后，面板上无任何显示，UPS电源不工作。

　　故障分析:从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路:

　　1、检查市电输入保险丝是否烧毁;

　　2、若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭;

　　3、若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。

　　4、若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。

问题五：在市电供电正常时开启UPS电源，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS电源只能工作在逆变状态，不能转换到市电工作状态。

　　故障分析:不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测:

　　1、市电输入保险丝是否损坏;

　　2、若市电输入保险丝完好，检查市电整流滤波电路输出是否正常;

　　3、若市电整流滤波电路输出正常，检查市电检测电路是否正常;

　　4、若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。

问题六：一台后备UPS有市电时工作正常，无市电时逆变器有输出，但输出电压偏低，同时变压器发出较大的噪音

　　故障分析:逆变器有输出说明末级驱动电路基本正常，变压器有噪音说明推挽电路的两臂工作不对称，检测步骤如下:

　　1、检查功率是否正常;

　　2、若功率正常，再检查脉宽输出电路输出信号是否正常;

　　3、若脉宽输出电路输出正常，再检查驱动电路的输出是否正常。

问题七：在接入市电的情况下，每次打开UPS电源，便听到继电器反复的动作声，UPS电源面板电池电压过低指示灯长亮且蜂鸣器长鸣。

　　根据上述故障现象可以判断:该故障是由蓄电池电压过低，从而导致UPS启动不成功而造成的。拆下蓄电池，先进行均衡充电(所有蓄电池并联进行充电)，若仍不成功，则只有更换蓄电池。

问题八：UPS电源只能由市电供电而不能转为逆变供电。

　　故障分析:不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测:

　　1、蓄电池电压是否过低，蓄电池保险丝是否完好;

　　2、若蓄电池部分正常，检查蓄电池电压检测电路是否正常;

　　若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。

问题九：后备式UPS电源当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。

　　故障分析:蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下:

　　1、逆变器是否击穿;

　　2、蓄电池电压是否过低;

　　3、若蓄电池电压过低，再检测蓄电池充电电路是否正常;

　　4、若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。

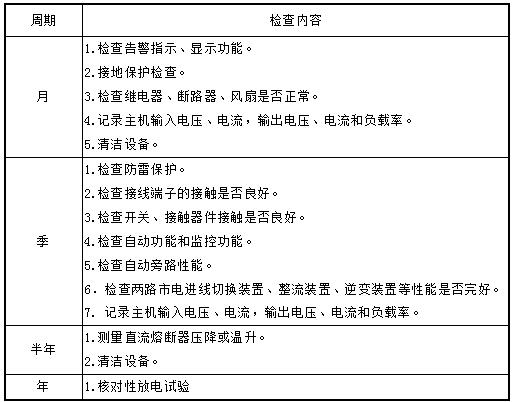

　UPS电源检修周期和检修内容
