软启动器的定义及使用注意事项
2019.08.16一、软启动器是什么？
软起动主要由串接于电源与被控电动机之间三对反并联晶闸管调压电路构成。现代软启动器基本上都采用了电力电子技术和微机控制技术，以单片微机作为中央控制器控制核心来完成测量及各种控制算法。
软启动器的电路可以比作是三相全控桥式整流电路。软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
二、软启动的好处：
1．降低电动机的起动电流，减少配电容量，避免增容投资；
2．减少起动应力，延长电动机及相关设备的使用寿命；
3．平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应；
4．多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况，改善工艺；
5．完善可靠的保护功能，更有效的保护电动机及相关设备的安全；
三、软启动器使用应注意的问题
(1)有的软起动器具有多种内置的保护功能，如失速及堵转测试、相间平衡、欠载保护、欠压保护过压保护等，对电机而言起到了进一步的保护作用。设计时应根据具体情况通过编程来选择保护功能或使某些保护功能失效。《低压配电设计规范》规定：突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路。对于消防泵控制系统，消防泵电机的保护就不是重要问题，可通过编程使某些保护功能失效，仅动作于信号。前面提到的过载保护功能同样也只应作用于信号。
(2)由于软起动器本身没有短路保护，为保护其中的晶闸管，应该采用快速熔断器(低压断路器的开断时间较长，为0.1s，不能有效地保护晶闸管)。设计时可依据厂家提供的产品样本，根据软起动器的额定电流选择相应的快速熔断器。
(3)当软起动器使电机制动停机时，只是晶闸管不导通，在电机与电源之间并没有形成电气隔离。如果此时检修软起动器之后的线路、电机，那是不安全的，所以在电机一次控制回路中应在软起动器之前增加断路器。

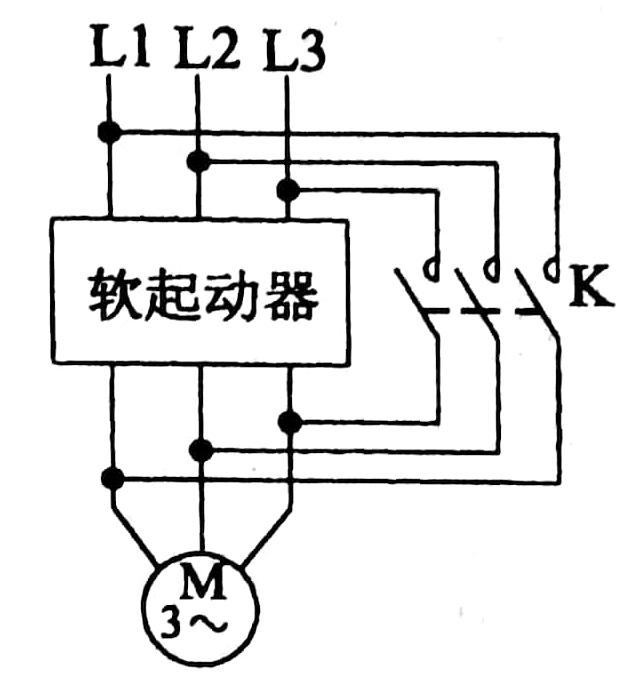

(4)由于软起动器采用了晶闸管等非线性器件，所以当软起动器功率较大或者台数较多时，产生的高次谐波将对电网造成不良的影响，并对建筑物内的电子设备产生干扰。此时可装设旁通接触器(见图2)，在软起动器使电机平稳起动至正常转速后，接触器K闭合，把软起动器短接。即在起动完成之后，大功率晶闸管处于不导通状态，减少高次谐波对电网及电子设备的干扰。
(5)软起动器在通过电流时将会产生热耗散，安装时应注意在其上、下方留出一定空间，以使空气能流过其功率模块。当软起动器额定电流较大时，要采用风机降温，风机的电源可取自电机控制系统的二次回路。
-
